Cotation des segments

Toutes les côtes des segments seront indiquées en mesure extérieure.

Important : pensez à prendre en compte les épaisseurs de tôle afin de pouvoir  calculer vos pièces à assembler.

Cas de segments orientés dans le même sens

Cas de segments orientés en sens opposé




Prises de côte des segments

Pour une bonne représentation de la section de la pièce, nous devons porter une attention particulière aux points de mesure des côtes.

Pour un angle fermé, on applique la mesure directe parallèle.

Pour un angle ouvert, on applique la mesure en apex.

Mesure directe parallèle

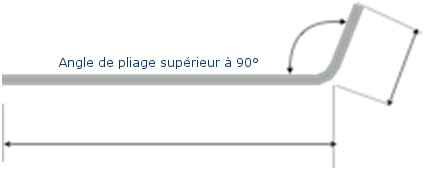

Mesure en apex (prolongement imaginaire des segments du pliage)

dans le cas d'un angle inférieur ou égal à 90°


dans le cas d'un angle supérieur à 90°
