Description

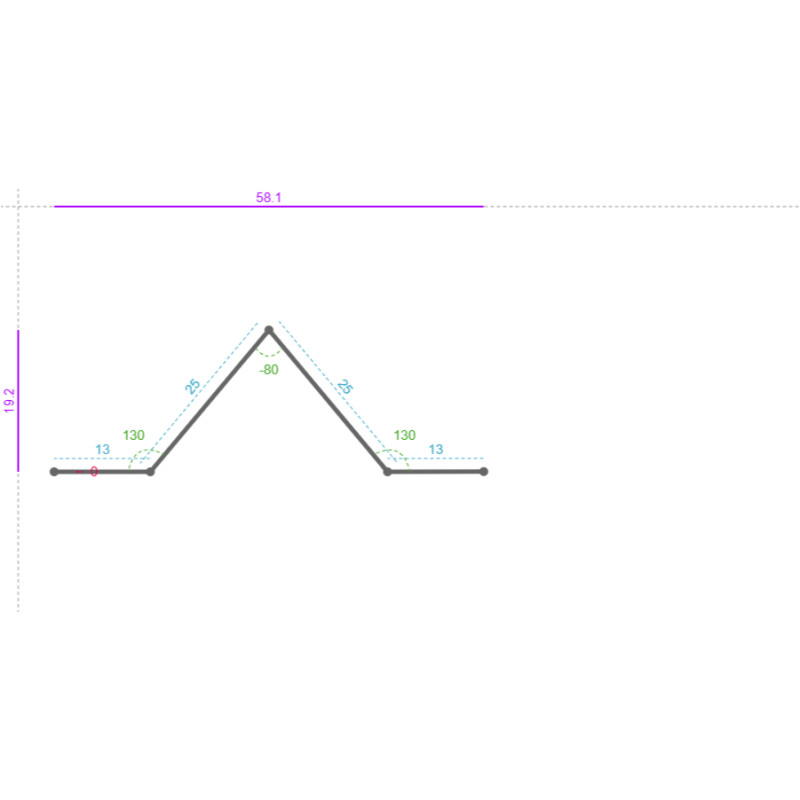

Longueur : 2700 mm Développé : 69.3 mm Nombre de segment : 4
Segment 1 Largeur : 13 mm Poinçonnage 1( U 1 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 1350 mm Poinçonnage 2( U 2 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 1350 mm Poinçonnage 3( U 3 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 1350 mm Poinçonnage 4( U 4 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 1000 mm Poinçonnage 5( U 5 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 1350 mm Poinçonnage 6( U 6 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 1500 mm Poinçonnage 7( U 7 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 2000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 2000 mm Poinçonnage 8( U 8 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 50 mm Poinçonnage 9( U 9 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 600 mm Poinçonnage 10( U 10 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 1650 mm Poinçonnage 11( U 11 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 7 mm Position Y Absolue avec perte au pli (au centre) : 1350 mm Segment 2 Largeur : 25 mm Angle : 130 ° Segment 3 Largeur : 25 mm Angle : -80 ° Segment 4 Largeur : 13 mm Angle : 130 ° Poinçonnage 1( U 12 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 63.3 mm Position Y Absolue avec perte au pli (au centre) : 400 mm Poinçonnage 2( U 13 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 63.3 mm Position Y Absolue avec perte au pli (au centre) : 750 mm Poinçonnage 3( U 14 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 63.3 mm Position Y Absolue avec perte au pli (au centre) : 1100 mm Poinçonnage 4( U 15 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 63.3 mm Position Y Absolue avec perte au pli (au centre) : 1450 mm Poinçonnage 5( U 16 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 63.3 mm Position Y Absolue avec perte au pli (au centre) : 1650 mm Poinçonnage 6( U 17 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 7 mm Position Y (au centre) : 1350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 63.3 mm Position Y Absolue avec perte au pli (au centre) : 1350 mm
Fiche produit
Référence
129277
Fiche technique
Matière
Inox
Finition
Inox Brossé G220 316L
Épaisseur
15/10
Longueur
2700
Développé
69.3
Poids
2.25
Nombre de Pli
3
Retour
0
Poinçonnage
17
Découpe
0
Nombre de Plis écrasés
null
Pièces jointes
Téléchargement
