Description

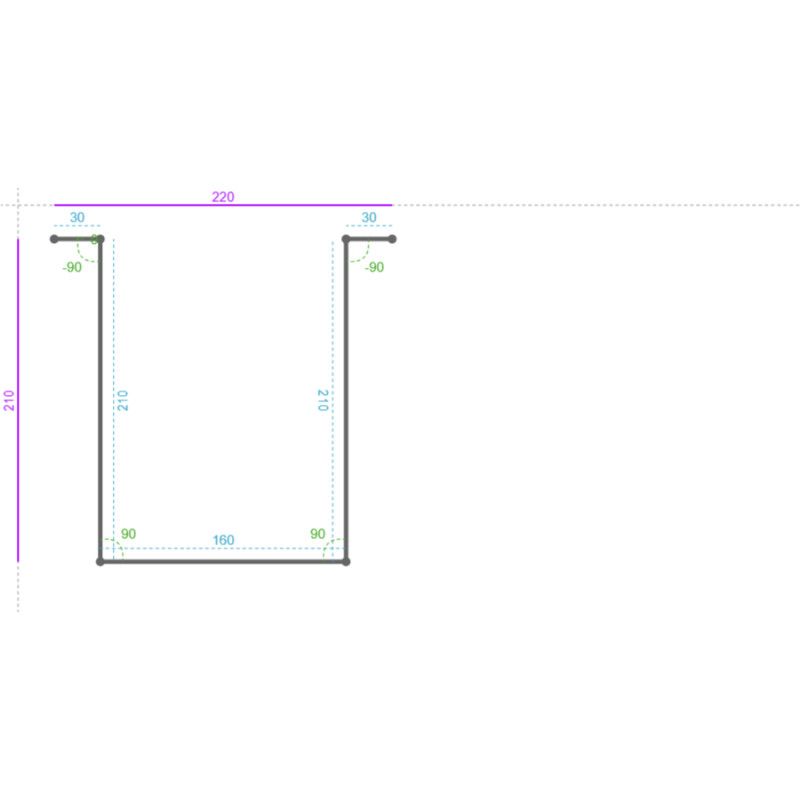

Longueur : 3930 mm Développé : 630 mm Nombre de segment : 5
Segment 1 Largeur : 30 mm Poinçonnage 1( U 1 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 300 mm Poinçonnage 2( U 2 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 900 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 900 mm Poinçonnage 3( U 3 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 900 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 900 mm Poinçonnage 4( U 4 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1200 mm Poinçonnage 5( U 5 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1500 mm Poinçonnage 6( U 6 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1800 mm Poinçonnage 7( U 7 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 2100 mm Poinçonnage 8( U 8 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 2100 mm Poinçonnage 9( U 9 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 2400 mm Poinçonnage 10( U 10 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 2400 mm Poinçonnage 11( U 11 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2700 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 2700 mm Poinçonnage 12( U 12 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 3000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 3000 mm Poinçonnage 13( U 13 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 3300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 3300 mm Poinçonnage 14( U 14 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 3600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 3600 mm Poinçonnage 15( U 15 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1965 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1965 mm Segment 2 Largeur : 210 mm Angle : -90 ° Segment 3 Largeur : 160 mm Angle : 90 ° Segment 4 Largeur : 210 mm Angle : 90 ° Segment 5 Largeur : 30 mm Angle : -90 ° Poinçonnage 1( U 16 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 300 mm Poinçonnage 2( U 17 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 600 mm Poinçonnage 3( U 18 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 900 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 900 mm Poinçonnage 4( U 19 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 1200 mm Poinçonnage 5( U 20 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 1500 mm Poinçonnage 6( U 21 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 1800 mm Poinçonnage 7( U 22 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 2100 mm Poinçonnage 8( U 23 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 2400 mm Poinçonnage 9( U 24 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2700 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 2700 mm Poinçonnage 10( U 25 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 3000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 3000 mm Poinçonnage 11( U 26 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 3000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 3000 mm Poinçonnage 12( U 27 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 3300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 3300 mm Poinçonnage 13( U 28 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 3600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 3600 mm Poinçonnage 14( U 29 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1965 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 615 mm Position Y Absolue avec perte au pli (au centre) : 1965 mm
Fiche produit
Référence
131370
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM Brut
Épaisseur
15/10
Longueur
3930
Développé
630
Poids
10.03
Nombre de Pli
4
Retour
0
Poinçonnage
29
Découpe
0
Nombre de Plis écrasés
null
