Description

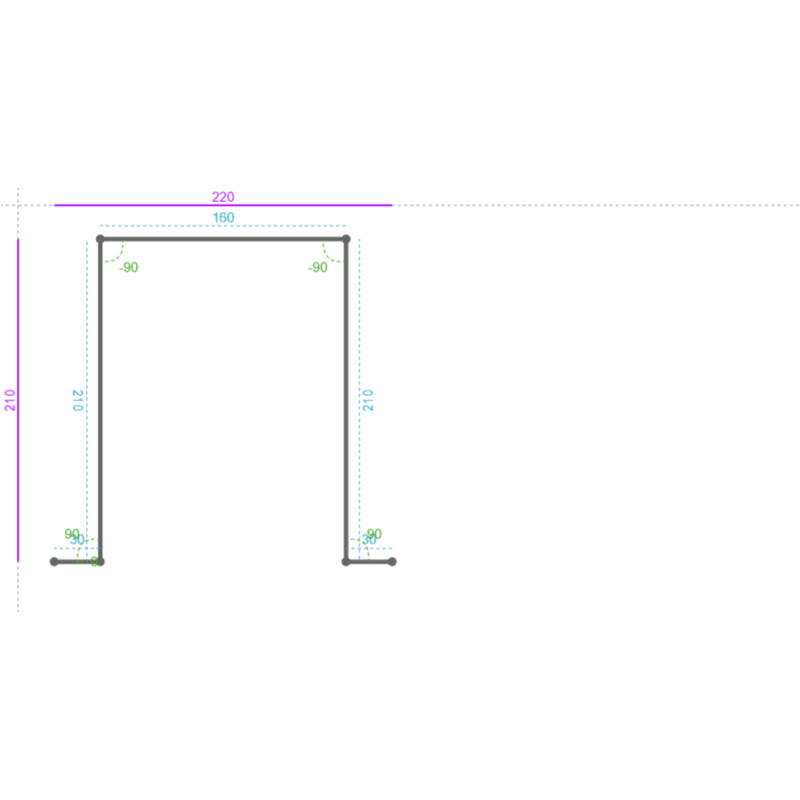

Longueur : 2000 mm Développé : 626 mm Nombre de segment : 5
Segment 1 Largeur : 30 mm Poinçonnage 1( U 1 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 50 mm Poinçonnage 2( U 2 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 3( U 3 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 4( U 4 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 950 mm Poinçonnage 5( U 5 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1250 mm Poinçonnage 6( U 6 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1650 mm Poinçonnage 7( U 7 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1550 mm Poinçonnage 8( U 8 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1850 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1850 mm Poinçonnage 9( U 9 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1000 mm Segment 2 Largeur : 210 mm Angle : 90 ° Segment 3 Largeur : 160 mm Angle : -90 ° Segment 4 Largeur : 210 mm Angle : -90 ° Segment 5 Largeur : 30 mm Angle : 90 ° Poinçonnage 1( U 10 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611 mm Position Y Absolue avec perte au pli (au centre) : 50 mm Poinçonnage 2( U 11 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 3( U 12 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 4( U 13 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611 mm Position Y Absolue avec perte au pli (au centre) : 950 mm Poinçonnage 5( U 14 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611 mm Position Y Absolue avec perte au pli (au centre) : 1250 mm Poinçonnage 6( U 15 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611 mm Position Y Absolue avec perte au pli (au centre) : 1550 mm Poinçonnage 7( U 16 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1850 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611 mm Position Y Absolue avec perte au pli (au centre) : 1850 mm Poinçonnage 8( U 17 ) : Type : Rond - 2.50 Longueur : 2.5 mm Largeur : 2.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611 mm Position Y Absolue avec perte au pli (au centre) : 1000 mm
Fiche produit
Référence
131547
Fiche technique
Matière
Inox
Finition
Inox Brossé G220 316L
Épaisseur
15/10
Longueur
2000
Développé
626
Poids
15.02
Nombre de Pli
4
Retour
0
Poinçonnage
17
Découpe
0
Nombre de Plis écrasés
null
