Description

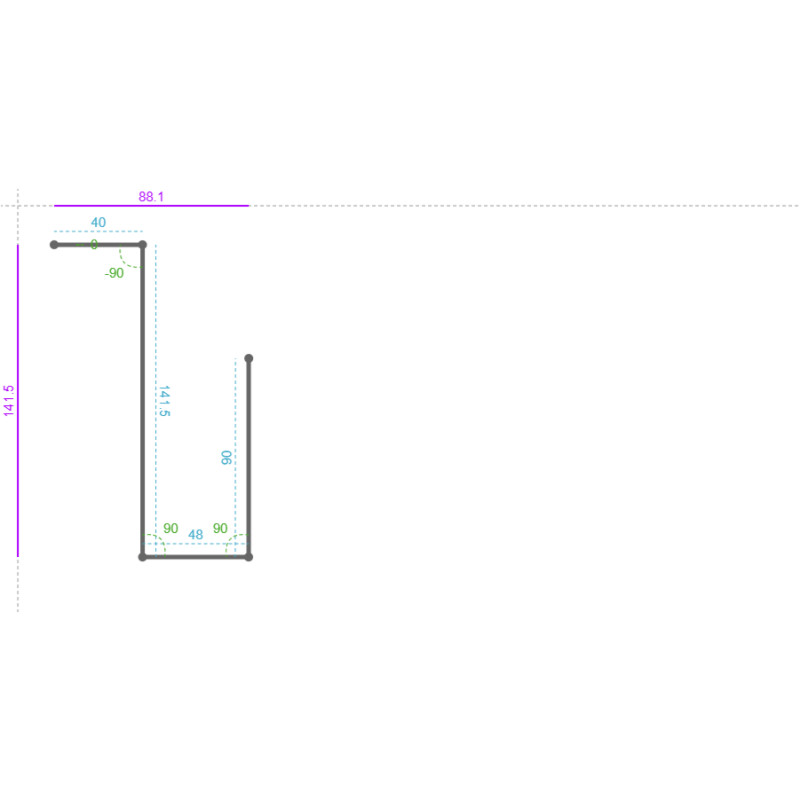

Longueur : 779 mm Développé : 309 mm Nombre de segment : 4
Segment 1 Largeur : 40 mm Poinçonnage 1( U 1 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 60 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 60 mm Poinçonnage 2( U 2 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 140 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 140 mm Poinçonnage 3( U 3 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 210 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 210 mm Poinçonnage 4( U 4 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 280 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 280 mm Poinçonnage 5( U 5 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 6( U 6 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 410 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 410 mm Poinçonnage 7( U 7 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 550 mm Poinçonnage 8( U 8 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 610 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 610 mm Poinçonnage 9( U 9 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 680 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 680 mm Poinçonnage 10( U 10 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 720 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 720 mm Poinçonnage 11( U 11 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 760 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 760 mm Poinçonnage 12( U 12 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 490 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 490 mm Découpe 1( D 1 ) : Longueur : 47 mm Largeur : 40 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 2( D 2 ) : Longueur : 47 mm Largeur : 40 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 425 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 425 mm Segment 2 Largeur : 141.5 mm Angle : -90 ° Poinçonnage 1( U 13 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 76.5 mm Position Y (au centre) : 85 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 113 mm Position Y Absolue avec perte au pli (au centre) : 85 mm Poinçonnage 2( U 14 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 76.5 mm Position Y (au centre) : 190 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 113 mm Position Y Absolue avec perte au pli (au centre) : 190 mm Poinçonnage 3( U 15 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 76.5 mm Position Y (au centre) : 400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 113 mm Position Y Absolue avec perte au pli (au centre) : 400 mm Poinçonnage 4( U 16 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 76.5 mm Position Y (au centre) : 290 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 113 mm Position Y Absolue avec perte au pli (au centre) : 290 mm Poinçonnage 5( U 17 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 76.5 mm Position Y (au centre) : 620 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 113 mm Position Y Absolue avec perte au pli (au centre) : 620 mm Poinçonnage 6( U 18 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 76.5 mm Position Y (au centre) : 520 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 113 mm Position Y Absolue avec perte au pli (au centre) : 520 mm Poinçonnage 7( U 19 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 121.5 mm Position Y (au centre) : 65 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 158 mm Position Y Absolue avec perte au pli (au centre) : 65 mm Poinçonnage 8( U 20 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 121.5 mm Position Y (au centre) : 170 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 158 mm Position Y Absolue avec perte au pli (au centre) : 170 mm Poinçonnage 9( U 21 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 121.5 mm Position Y (au centre) : 270 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 158 mm Position Y Absolue avec perte au pli (au centre) : 270 mm Poinçonnage 10( U 22 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 121.5 mm Position Y (au centre) : 380 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 158 mm Position Y Absolue avec perte au pli (au centre) : 380 mm Poinçonnage 11( U 23 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 121.5 mm Position Y (au centre) : 500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 158 mm Position Y Absolue avec perte au pli (au centre) : 500 mm Poinçonnage 12( U 24 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 121.5 mm Position Y (au centre) : 600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 158 mm Position Y Absolue avec perte au pli (au centre) : 600 mm Découpe 1( D 3 ) : Longueur : 47 mm Largeur : 141.5 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 36.5 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 2( D 4 ) : Longueur : 47 mm Largeur : 141.5 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 425 mm Position X Absolue (en haut à gauche) : 36.5 mm Position Y Absolue (en haut à gauche) : 425 mm Découpe 3( D 5 ) : Longueur : 100 mm Largeur : 141.5 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 679 mm Position X Absolue (en haut à gauche) : 36.5 mm Position Y Absolue (en haut à gauche) : 679 mm Segment 3 Largeur : 48 mm Angle : 90 ° Découpe 1( D 6 ) : Longueur : 100 mm Largeur : 48 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 679 mm Position X Absolue (en haut à gauche) : 174.5 mm Position Y Absolue (en haut à gauche) : 679 mm Segment 4 Largeur : 90 mm Angle : 90 ° Poinçonnage 1( U 25 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 20 mm Position Y (au centre) : 65 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 239 mm Position Y Absolue avec perte au pli (au centre) : 65 mm Poinçonnage 2( U 26 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 20 mm Position Y (au centre) : 170 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 239 mm Position Y Absolue avec perte au pli (au centre) : 170 mm Poinçonnage 3( U 27 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 20 mm Position Y (au centre) : 270 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 239 mm Position Y Absolue avec perte au pli (au centre) : 270 mm Poinçonnage 4( U 28 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 20 mm Position Y (au centre) : 380 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 239 mm Position Y Absolue avec perte au pli (au centre) : 380 mm Poinçonnage 5( U 29 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 20 mm Position Y (au centre) : 500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 239 mm Position Y Absolue avec perte au pli (au centre) : 500 mm Poinçonnage 6( U 30 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 20 mm Position Y (au centre) : 600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 239 mm Position Y Absolue avec perte au pli (au centre) : 600 mm Poinçonnage 7( U 31 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 65 mm Position Y (au centre) : 85 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 284 mm Position Y Absolue avec perte au pli (au centre) : 85 mm Poinçonnage 8( U 32 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 65 mm Position Y (au centre) : 190 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 284 mm Position Y Absolue avec perte au pli (au centre) : 190 mm Poinçonnage 9( U 33 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 65 mm Position Y (au centre) : 290 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 284 mm Position Y Absolue avec perte au pli (au centre) : 290 mm Poinçonnage 10( U 34 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 65 mm Position Y (au centre) : 400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 284 mm Position Y Absolue avec perte au pli (au centre) : 400 mm Poinçonnage 11( U 35 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 65 mm Position Y (au centre) : 520 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 284 mm Position Y Absolue avec perte au pli (au centre) : 520 mm Poinçonnage 12( U 36 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 65 mm Position Y (au centre) : 620 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 284 mm Position Y Absolue avec perte au pli (au centre) : 620 mm Découpe 1( D 7 ) : Longueur : 100 mm Largeur : 90 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 679 mm Position X Absolue (en haut à gauche) : 219 mm Position Y Absolue (en haut à gauche) : 679 mm
Fiche produit
Référence
91568
Fiche technique
Matière
Inox
Finition
Inox Brossé G220 316L
Épaisseur
15/10
Longueur
779
Développé
309
Poids
2.89
Nombre de Pli
3
Poinçonnage
36
Découpe
7
