Description

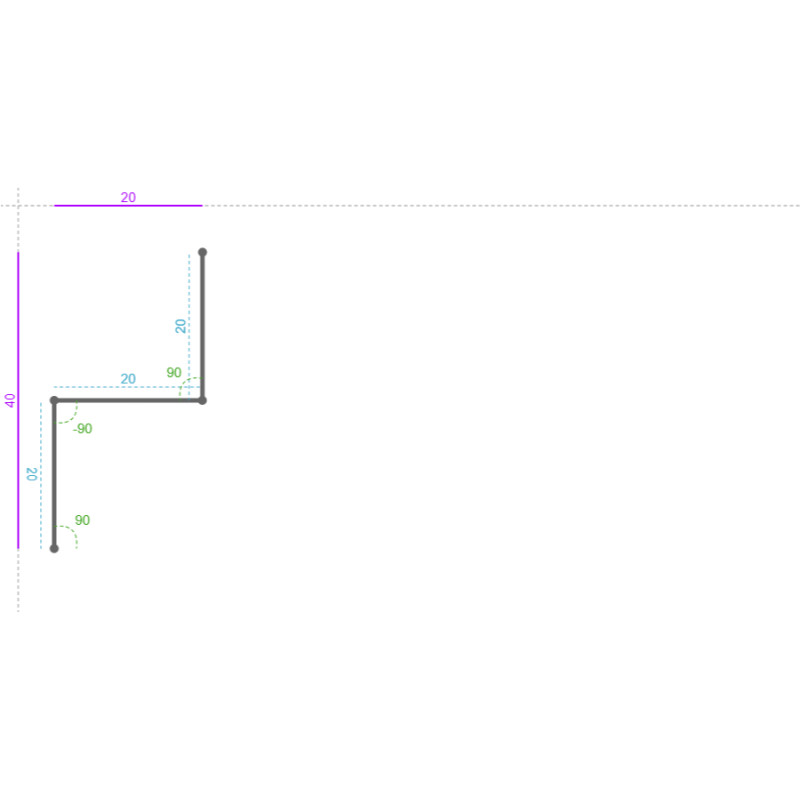

Longueur : 2060 mm Développé : 53 mm Nombre de segment : 3
Segment 1 Largeur : 20 mm Poinçonnage 1( U 1 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 30 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 30 mm Poinçonnage 2( U 2 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 230 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 230 mm Poinçonnage 3( U 3 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 430 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 430 mm Poinçonnage 4( U 4 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 630 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 630 mm Poinçonnage 5( U 5 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 830 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 830 mm Poinçonnage 6( U 6 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1030 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 1030 mm Poinçonnage 7( U 7 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1030 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 1030 mm Poinçonnage 8( U 8 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1230 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 1230 mm Poinçonnage 9( U 9 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1430 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 1430 mm Poinçonnage 10( U 10 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1430 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 1430 mm Poinçonnage 11( U 11 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1630 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 1630 mm Poinçonnage 12( U 12 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1830 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 1830 mm Poinçonnage 13( U 13 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 2030 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 10 mm Position Y Absolue avec perte au pli (au centre) : 2030 mm Segment 2 Largeur : 20 mm Angle : -90 ° Segment 3 Largeur : 20 mm Angle : 90 ° Poinçonnage 1( U 14 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 30 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 30 mm Poinçonnage 2( U 15 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 230 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 230 mm Poinçonnage 3( U 16 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 430 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 430 mm Poinçonnage 4( U 17 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 630 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 630 mm Poinçonnage 5( U 18 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 830 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 830 mm Poinçonnage 6( U 19 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1030 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 1030 mm Poinçonnage 7( U 20 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1430 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 1430 mm Poinçonnage 8( U 21 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1630 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 1630 mm Poinçonnage 9( U 22 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 1830 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 1830 mm Poinçonnage 10( U 23 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 10 mm Position Y (au centre) : 2030 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 43 mm Position Y Absolue avec perte au pli (au centre) : 2030 mm
Fiche produit
Référence
113896
Fiche technique
Matière
Inox
Finition
Inox Brossé G220 304L
Épaisseur
15/10
Longueur
2060
Développé
53
Poids
1.31
Nombre de Pli
2
Poinçonnage
23
Nombre de Plis écrasés
null
