Description

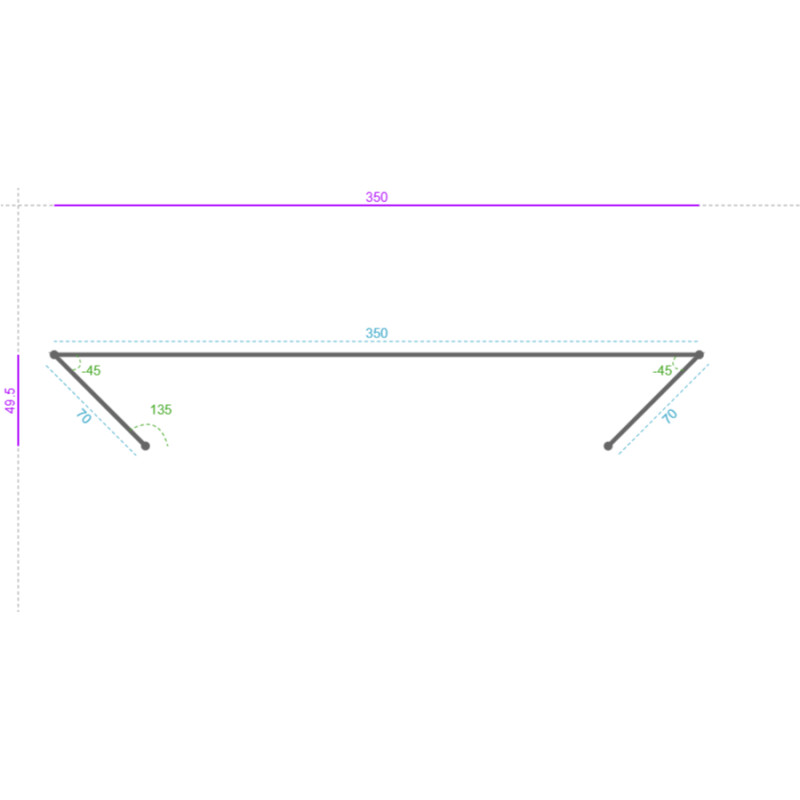

Longueur : 2150 mm Développé : 488.8 mm Nombre de segment : 3
Segment 1 Largeur : 70 mm Segment 2 Largeur : 350 mm Angle : -45 ° Poinçonnage 1( U 1 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 33 mm Position Y (au centre) : 475 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 102.4 mm Position Y Absolue avec perte au pli (au centre) : 475 mm Poinçonnage 2( U 2 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 33 mm Position Y (au centre) : 1275 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 102.4 mm Position Y Absolue avec perte au pli (au centre) : 1275 mm Poinçonnage 3( U 3 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 33 mm Position Y (au centre) : 1675 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 102.4 mm Position Y Absolue avec perte au pli (au centre) : 1675 mm Poinçonnage 4( U 4 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 317 mm Position Y (au centre) : 475 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 386.4 mm Position Y Absolue avec perte au pli (au centre) : 475 mm Poinçonnage 5( U 5 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 317 mm Position Y (au centre) : 875 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 386.4 mm Position Y Absolue avec perte au pli (au centre) : 875 mm Poinçonnage 6( U 6 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 317 mm Position Y (au centre) : 1275 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 386.4 mm Position Y Absolue avec perte au pli (au centre) : 1275 mm Poinçonnage 7( U 7 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 317 mm Position Y (au centre) : 1675 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 386.4 mm Position Y Absolue avec perte au pli (au centre) : 1675 mm Poinçonnage 8( U 8 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 33 mm Position Y (au centre) : 875 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 102.4 mm Position Y Absolue avec perte au pli (au centre) : 875 mm Poinçonnage 9( U 9 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 18 mm Position Y (au centre) : 430 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 87.4 mm Position Y Absolue avec perte au pli (au centre) : 430 mm Poinçonnage 10( U 10 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 18 mm Position Y (au centre) : 1075 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 87.4 mm Position Y Absolue avec perte au pli (au centre) : 1075 mm Poinçonnage 11( U 11 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 18 mm Position Y (au centre) : 1075 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 87.4 mm Position Y Absolue avec perte au pli (au centre) : 1075 mm Poinçonnage 12( U 12 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 18 mm Position Y (au centre) : 1075 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 87.4 mm Position Y Absolue avec perte au pli (au centre) : 1075 mm Poinçonnage 13( U 13 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 18 mm Position Y (au centre) : 1720 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 87.4 mm Position Y Absolue avec perte au pli (au centre) : 1720 mm Poinçonnage 14( U 14 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 332 mm Position Y (au centre) : 430 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 401.4 mm Position Y Absolue avec perte au pli (au centre) : 430 mm Poinçonnage 15( U 15 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 332 mm Position Y (au centre) : 1075 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 401.4 mm Position Y Absolue avec perte au pli (au centre) : 1075 mm Poinçonnage 16( U 16 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 332 mm Position Y (au centre) : 1075 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 401.4 mm Position Y Absolue avec perte au pli (au centre) : 1075 mm Poinçonnage 17( U 17 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 332 mm Position Y (au centre) : 1075 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 401.4 mm Position Y Absolue avec perte au pli (au centre) : 1075 mm Poinçonnage 18( U 18 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 332 mm Position Y (au centre) : 1720 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 401.4 mm Position Y Absolue avec perte au pli (au centre) : 1720 mm Poinçonnage 19( U 19 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 175 mm Position Y (au centre) : 1075 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 244.4 mm Position Y Absolue avec perte au pli (au centre) : 1075 mm Découpe 1( D 1 ) : Longueur : 1250 mm Largeur : 250 mm Position X (en haut à gauche) : 50 mm Position Y (en haut à gauche) : 450 mm Position X Absolue (en haut à gauche) : 119.4 mm Position Y Absolue (en haut à gauche) : 450 mm Segment 3 Largeur : 70 mm Angle : -45 °
Fiche produit
Référence
114630
Fiche technique
Matière
Acier
Finition
ACIER Prélaqué RAL
Épaisseur
75/100
Pré-Laquage
9010
Longueur
2150
Développé
488.8
Poids
6.31
Nombre de Pli
2
Retour
0
Poinçonnage
19
Découpe
1
Nombre de Plis écrasés
null
