Description

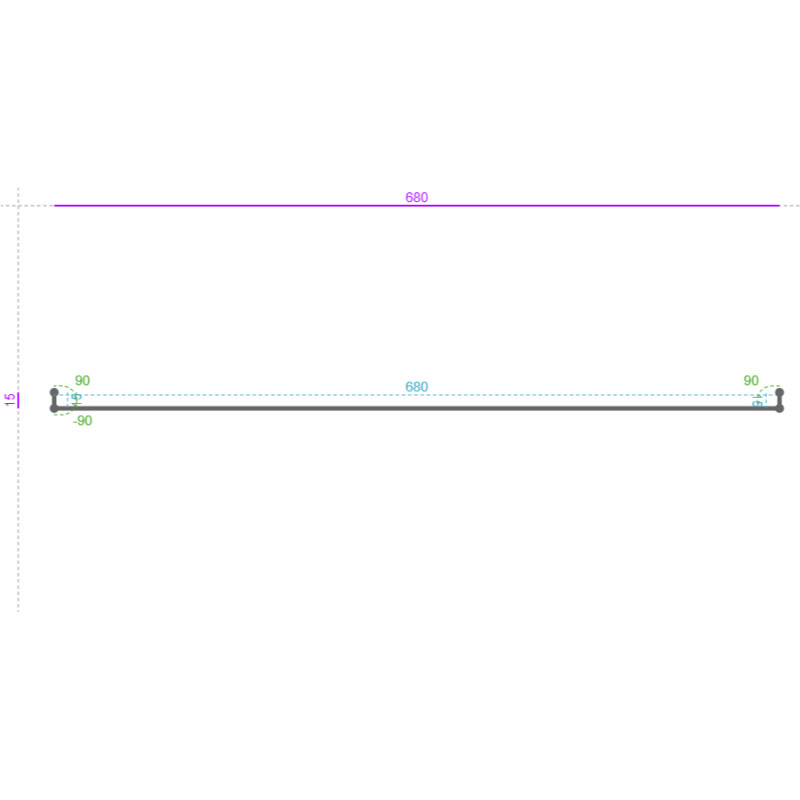

Longueur : 780 mm Développé : 704 mm Nombre de segment : 3
Segment 1 Largeur : 15 mm Segment 2 Largeur : 680 mm Angle : 90 ° Retour 1 : Angle : 90 ° Longueur : 15 mm Largeur : 680 mm Position Y : Derrière Position X : 0 mm Retour 2 : Angle : 90 ° Longueur : 15 mm Largeur : 680 mm Position Y : Devant Position X : 0 mm Poinçonnage 1( U 1 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 20 mm Position Y (au centre) : 515 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 32 mm Position Y Absolue avec perte au pli (au centre) : 527 mm Poinçonnage 2( U 2 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 20 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 32 mm Position Y Absolue avec perte au pli (au centre) : 32 mm Poinçonnage 3( U 3 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 20 mm Position Y (au centre) : 265 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 32 mm Position Y Absolue avec perte au pli (au centre) : 277 mm Poinçonnage 4( U 4 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 20 mm Position Y (au centre) : 760 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 32 mm Position Y Absolue avec perte au pli (au centre) : 772 mm Poinçonnage 5( U 5 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 340 mm Position Y (au centre) : 390 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 352 mm Position Y Absolue avec perte au pli (au centre) : 402 mm Poinçonnage 6( U 6 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 340 mm Position Y (au centre) : 390 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 352 mm Position Y Absolue avec perte au pli (au centre) : 402 mm Poinçonnage 7( U 7 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 340 mm Position Y (au centre) : 390 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 352 mm Position Y Absolue avec perte au pli (au centre) : 402 mm Poinçonnage 8( U 8 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 340 mm Position Y (au centre) : 390 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 352 mm Position Y Absolue avec perte au pli (au centre) : 402 mm Poinçonnage 9( U 9 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 660 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 672 mm Position Y Absolue avec perte au pli (au centre) : 32 mm Poinçonnage 10( U 10 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 660 mm Position Y (au centre) : 265 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 672 mm Position Y Absolue avec perte au pli (au centre) : 277 mm Poinçonnage 11( U 11 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 660 mm Position Y (au centre) : 515 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 672 mm Position Y Absolue avec perte au pli (au centre) : 527 mm Poinçonnage 12( U 12 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 660 mm Position Y (au centre) : 760 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 672 mm Position Y Absolue avec perte au pli (au centre) : 772 mm Poinçonnage 13( U 13 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 230 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 242 mm Position Y Absolue avec perte au pli (au centre) : 32 mm Poinçonnage 14( U 14 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 470 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 482 mm Position Y Absolue avec perte au pli (au centre) : 32 mm Poinçonnage 15( U 15 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 230 mm Position Y (au centre) : 760 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 242 mm Position Y Absolue avec perte au pli (au centre) : 772 mm Poinçonnage 16( U 16 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 470 mm Position Y (au centre) : 760 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 482 mm Position Y Absolue avec perte au pli (au centre) : 772 mm Poinçonnage 17( U 17 ) : Type : Rond - 10.00 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 340 mm Position Y (au centre) : 390 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 352 mm Position Y Absolue avec perte au pli (au centre) : 402 mm Segment 3 Largeur : 15 mm Angle : 90 °
Fiche produit
Référence
115299
Fiche technique
Matière
Galva
Finition
GALVA
Épaisseur
15/10
Longueur
804
Développé
704
Poids
6.88
Nombre de Pli
2
Retour
2
Poinçonnage
17
Découpe
0
Nombre de Plis écrasés
null
