Description

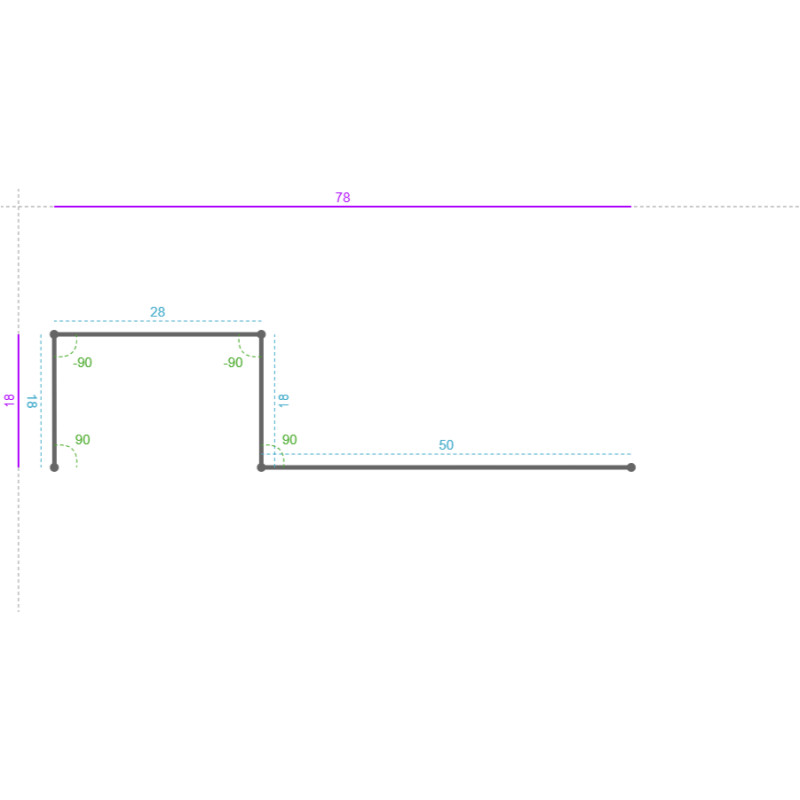

Longueur : 3500 mm Développé : 99 mm Nombre de segment : 4
Segment 1 Largeur : 18 mm Segment 2 Largeur : 28 mm Angle : -90 ° Segment 3 Largeur : 18 mm Angle : -90 ° Segment 4 Largeur : 50 mm Angle : 90 ° Poinçonnage 1( U 1 ) : Type : Oblong - 20x8 Longueur : 20 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 120 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 120 mm Poinçonnage 2( U 2 ) : Type : Oblong - 20x8 Longueur : 20 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 3( U 3 ) : Type : Oblong - 20x8 Longueur : 20 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 4( U 4 ) : Type : Oblong - 20x8 Longueur : 20 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 5( U 5 ) : Type : Oblong - 20x8 Longueur : 20 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 6( U 6 ) : Type : Oblong - 20x8 Longueur : 20 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 7( U 7 ) : Type : Oblong - 20x8 Longueur : 20 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 8( U 8 ) : Type : Oblong - 20x8 Longueur : 20 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 9( U 9 ) : Type : Oblong - 30x8 Longueur : 30 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 10( U 10 ) : Type : Oblong - 30x8 Longueur : 30 mm Largeur : 8 mm Position X (au centre) : 35 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 84 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 11( U 11 ) : Type : Oblong - 30x8 Longueur : 30 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 12( U 12 ) : Type : Oblong - 30x8 Longueur : 30 mm Largeur : 8 mm Position X (au centre) : 35 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 84 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 13( U 13 ) : Type : Oblong - 30x8 Longueur : 30 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 14( U 14 ) : Type : Oblong - 30x8 Longueur : 30 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 15( U 15 ) : Type : Oblong - 30x8 Longueur : 30 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 16( U 16 ) : Type : Oblong - 30x8 Longueur : 30 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 74 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm
Fiche produit
Référence
116167
Fiche technique
Matière
Galva
Finition
GALVA PostLaqué 2Faces
Épaisseur
30/10
Laquage
7015 - Satiné
Longueur
3500
Développé
99
Poids
8.32
Nombre de Pli
3
Retour
0
Poinçonnage
16
Découpe
0
Nombre de Plis écrasés
null
