Description

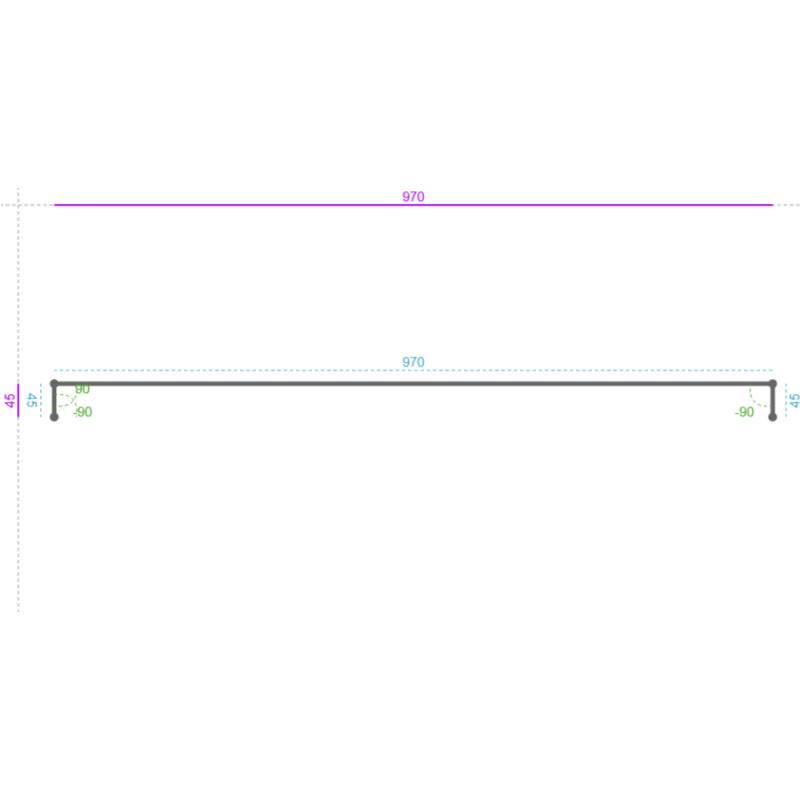

Longueur : 1065 mm Développé : 1053 mm Nombre de segment : 3
Segment 1 Largeur : 45 mm Segment 2 Largeur : 970 mm Angle : -90 ° Retour 1 : Angle : -90 ° Longueur : 45 mm Largeur : 970 mm Position Y : Derrière Position X : 0 mm Retour 2 : Angle : -90 ° Longueur : 45 mm Largeur : 970 mm Position Y : Devant Position X : 0 mm Poinçonnage 1( U 1 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 30 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 2( U 2 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 60 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 101.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 3( U 3 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 90 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 131.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 4( U 4 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 120 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 161.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 5( U 5 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 150 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 191.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 6( U 6 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 180 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 221.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 7( U 7 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 210 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 251.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 8( U 8 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 240 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 281.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 9( U 9 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 270 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 311.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 10( U 10 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 300 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 341.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 11( U 11 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 300 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 341.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 12( U 12 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 330 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 371.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 13( U 13 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 360 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 401.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 14( U 14 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 390 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 431.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 15( U 15 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 420 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 461.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 16( U 16 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 450 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 491.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 17( U 17 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 450 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 491.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 18( U 18 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 480 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 521.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 19( U 19 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 510 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 551.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 20( U 20 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 540 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 581.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 21( U 21 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 570 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 611.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 22( U 22 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 600 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 641.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 23( U 23 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 630 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 671.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 24( U 24 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 660 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 701.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 25( U 25 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 690 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 731.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 26( U 26 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 720 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 761.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 27( U 27 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 750 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 791.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 28( U 28 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 780 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 821.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 29( U 29 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 810 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 851.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 30( U 30 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 840 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 881.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 31( U 31 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 870 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 911.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 32( U 32 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 900 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 941.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 33( U 33 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 930 mm Position Y (au centre) : 75 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 971.5 mm Position Y Absolue avec perte au pli (au centre) : 116.5 mm Poinçonnage 34( U 34 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 30 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 61.5 mm Poinçonnage 35( U 35 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 60 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 101.5 mm Position Y Absolue avec perte au pli (au centre) : 61.5 mm Poinçonnage 36( U 36 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 90 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 131.5 mm Position Y Absolue avec perte au pli (au centre) : 61.5 mm Poinçonnage 37( U 37 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 120 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 161.5 mm Position Y Absolue avec perte au pli (au centre) : 61.5 mm Poinçonnage 38( U 38 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 45 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 86.5 mm Position Y Absolue avec perte au pli (au centre) : 91.5 mm Poinçonnage 39( U 39 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 80 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 121.5 mm Position Y Absolue avec perte au pli (au centre) : 91.5 mm Poinçonnage 40( U 40 ) : Type : Carre - 10x10 Longueur : 10 mm Largeur : 10 mm Position X (au centre) : 110 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 151.5 mm Position Y Absolue avec perte au pli (au centre) : 91.5 mm Découpe 1( D 1 ) : Longueur : 90 mm Largeur : 957 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 80 mm Position X Absolue (en haut à gauche) : 41.5 mm Position Y Absolue (en haut à gauche) : 121.5 mm Découpe 2( D 2 ) : Longueur : 90 mm Largeur : 957 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 895 mm Position X Absolue (en haut à gauche) : 41.5 mm Position Y Absolue (en haut à gauche) : 936.5 mm Découpe 3( D 3 ) : Longueur : 90 mm Largeur : 957 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 532.5 mm Position X Absolue (en haut à gauche) : 41.5 mm Position Y Absolue (en haut à gauche) : 574 mm Segment 3 Largeur : 45 mm Angle : -90 °
Fiche produit
Référence
117970
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM Brut
Épaisseur
20/10
Longueur
1148
Développé
1053
Poids
6.56
Nombre de Pli
2
Retour
2
Poinçonnage
40
Découpe
3
Nombre de Plis écrasés
null
Pièces jointes
Téléchargement
