Description

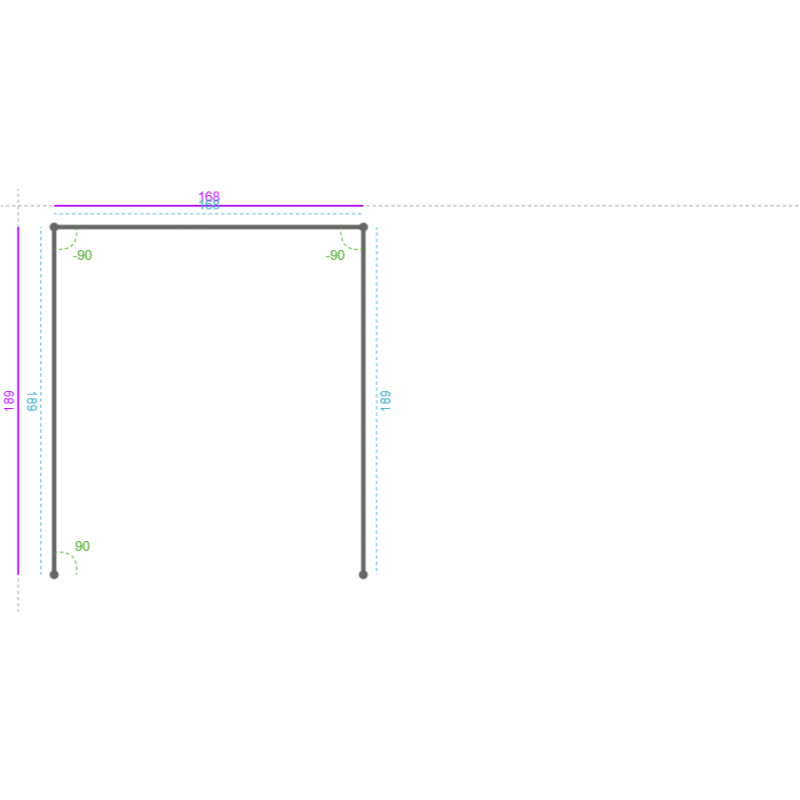

Longueur : 1223 mm Développé : 525 mm Nombre de segment : 3
Segment 1 Largeur : 189 mm Découpe 1( D 1 ) : Longueur : 292 mm Largeur : 57 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0.5 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 0.5 mm Découpe 2( D 2 ) : Longueur : 80 mm Largeur : 13 mm Position X (en haut à gauche) : 95 mm Position Y (en haut à gauche) : 40.5 mm Position X Absolue (en haut à gauche) : 95 mm Position Y Absolue (en haut à gauche) : 40.5 mm Découpe 3( D 3 ) : Longueur : 40 mm Largeur : 52 mm Position X (en haut à gauche) : 137 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 137 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 4( D 4 ) : Longueur : 110 mm Largeur : 57 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 407 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 407 mm Découpe 5( D 5 ) : Longueur : 120 mm Largeur : 57 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 632 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 632 mm Découpe 6( D 6 ) : Longueur : 114 mm Largeur : 57 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 866 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 866 mm Découpe 7( D 7 ) : Longueur : 151 mm Largeur : 15 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 1072 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 1072 mm Segment 2 Largeur : 168 mm Angle : -90 ° Découpe 1( D 8 ) : Longueur : 40 mm Largeur : 168 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 178.5 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 2( D 9 ) : Longueur : 220 mm Largeur : 86 mm Position X (en haut à gauche) : 40 mm Position Y (en haut à gauche) : 40 mm Position X Absolue (en haut à gauche) : 218.5 mm Position Y Absolue (en haut à gauche) : 40 mm Découpe 3( D 10 ) : Longueur : 100 mm Largeur : 168 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 1123 mm Position X Absolue (en haut à gauche) : 178.5 mm Position Y Absolue (en haut à gauche) : 1123 mm Segment 3 Largeur : 189 mm Angle : -90 ° Découpe 1( D 11 ) : Longueur : 292 mm Largeur : 57 mm Position X (en haut à gauche) : 132 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 468 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 2( D 12 ) : Longueur : 80 mm Largeur : 13 mm Position X (en haut à gauche) : 81 mm Position Y (en haut à gauche) : 40 mm Position X Absolue (en haut à gauche) : 417 mm Position Y Absolue (en haut à gauche) : 40 mm Découpe 3( D 13 ) : Longueur : 40 mm Largeur : 52 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 336 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 4( D 14 ) : Longueur : 110 mm Largeur : 57 mm Position X (en haut à gauche) : 132 mm Position Y (en haut à gauche) : 407 mm Position X Absolue (en haut à gauche) : 468 mm Position Y Absolue (en haut à gauche) : 407 mm Découpe 5( D 15 ) : Longueur : 120 mm Largeur : 57 mm Position X (en haut à gauche) : 132 mm Position Y (en haut à gauche) : 632 mm Position X Absolue (en haut à gauche) : 468 mm Position Y Absolue (en haut à gauche) : 632 mm Découpe 6( D 16 ) : Longueur : 114 mm Largeur : 57 mm Position X (en haut à gauche) : 132 mm Position Y (en haut à gauche) : 866 mm Position X Absolue (en haut à gauche) : 468 mm Position Y Absolue (en haut à gauche) : 866 mm Découpe 7( D 17 ) : Longueur : 151 mm Largeur : 15 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 336 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 8( D 18 ) : Longueur : 151 mm Largeur : 15 mm Position X (en haut à gauche) : 174 mm Position Y (en haut à gauche) : 1072 mm Position X Absolue (en haut à gauche) : 510 mm Position Y Absolue (en haut à gauche) : 1072 mm
Fiche produit
Référence
118684
Fiche technique
Matière
Acier
Finition
ACIER Brut
Épaisseur
60/10
Longueur
1223
Développé
525
Poids
30.82
Nombre de Pli
2
Retour
0
Poinçonnage
0
Découpe
18
Nombre de Plis écrasés
null
