Description

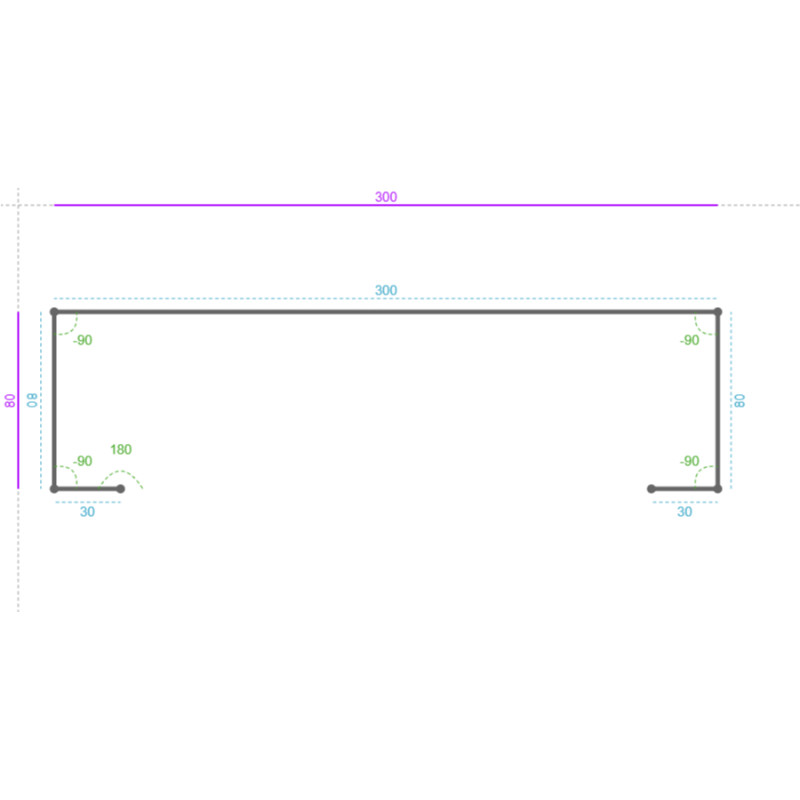

Longueur : 3674 mm Développé : 500 mm Nombre de segment : 5
Segment 1 Largeur : 30 mm Découpe 1( D 1 ) : Longueur : 80 mm Largeur : 30 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 2( D 2 ) : Longueur : 80 mm Largeur : 30 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 3594 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 3594 mm Découpe 3( D 3 ) : Longueur : 80 mm Largeur : 25 mm Position X (en haut à gauche) : 5 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 5 mm Position Y Absolue (en haut à gauche) : 0 mm Segment 2 Largeur : 80 mm Angle : -90 ° Découpe 1( D 4 ) : Longueur : 80 mm Largeur : 80 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 25 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 2( D 5 ) : Longueur : 80 mm Largeur : 80 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 3594 mm Position X Absolue (en haut à gauche) : 25 mm Position Y Absolue (en haut à gauche) : 3594 mm Découpe 3( D 6 ) : Longueur : 80 mm Largeur : 63 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 25 mm Position Y Absolue (en haut à gauche) : 0 mm Segment 3 Largeur : 300 mm Angle : -90 ° Poinçonnage 1( U 1 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 150 mm Position Y (au centre) : 38 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 250 mm Position Y Absolue avec perte au pli (au centre) : 38 mm Poinçonnage 2( U 2 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 100 mm Position Y (au centre) : 38 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 200 mm Position Y Absolue avec perte au pli (au centre) : 38 mm Poinçonnage 3( U 3 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 200 mm Position Y (au centre) : 38 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 300 mm Position Y Absolue avec perte au pli (au centre) : 38 mm Poinçonnage 4( U 4 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 100 mm Position Y (au centre) : 3636 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 200 mm Position Y Absolue avec perte au pli (au centre) : 3636 mm Poinçonnage 5( U 5 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 150 mm Position Y (au centre) : 3636 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 250 mm Position Y Absolue avec perte au pli (au centre) : 3636 mm Poinçonnage 6( U 6 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 200 mm Position Y (au centre) : 3636 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 300 mm Position Y Absolue avec perte au pli (au centre) : 3636 mm Découpe 1( D 7 ) : Longueur : 80 mm Largeur : 45 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 100 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 2( D 8 ) : Longueur : 80 mm Largeur : 45 mm Position X (en haut à gauche) : 255 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 355 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 3( D 9 ) : Longueur : 80 mm Largeur : 45 mm Position X (en haut à gauche) : 255 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 355 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 4( D 10 ) : Longueur : 80 mm Largeur : 45 mm Position X (en haut à gauche) : 255 mm Position Y (en haut à gauche) : 3594 mm Position X Absolue (en haut à gauche) : 355 mm Position Y Absolue (en haut à gauche) : 3594 mm Découpe 5( D 11 ) : Longueur : 80 mm Largeur : 45 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 100 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 6( D 12 ) : Longueur : 80 mm Largeur : 45 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 3594 mm Position X Absolue (en haut à gauche) : 100 mm Position Y Absolue (en haut à gauche) : 3594 mm Découpe 7( D 13 ) : Longueur : 80 mm Largeur : 45 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 100 mm Position Y Absolue (en haut à gauche) : 0 mm Segment 4 Largeur : 80 mm Angle : -90 ° Découpe 1( D 14 ) : Longueur : 80 mm Largeur : 80 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 395 mm Position Y Absolue (en haut à gauche) : 0 mm Découpe 2( D 15 ) : Longueur : 80 mm Largeur : 80 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 3594 mm Position X Absolue (en haut à gauche) : 395 mm Position Y Absolue (en haut à gauche) : 3594 mm Découpe 3( D 16 ) : Longueur : 80 mm Largeur : 63 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 395 mm Position Y Absolue (en haut à gauche) : 0 mm Segment 5 Largeur : 30 mm Angle : -90 ° Découpe 1( D 17 ) : Longueur : 80 mm Largeur : 30 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 3594 mm Position X Absolue (en haut à gauche) : 470 mm Position Y Absolue (en haut à gauche) : 3594 mm Découpe 2( D 18 ) : Longueur : 80 mm Largeur : 25 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 470 mm Position Y Absolue (en haut à gauche) : 0 mm
Fiche produit
Référence
112164
Fiche technique
Matière
Galva
Finition
GALVA
Épaisseur
30/10
Longueur
3674
Développé
500
Poids
44.09
Nombre de Pli
4
Retour
0
Poinçonnage
6
Découpe
18
Nombre de Plis écrasés
null
