Description

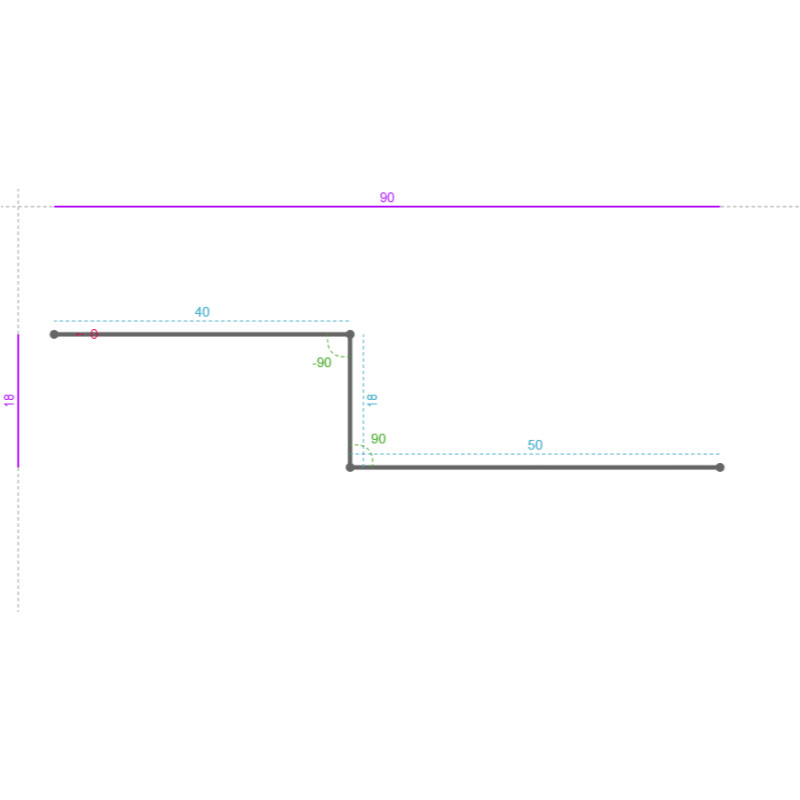

Longueur : 2000 mm Développé : 98 mm Nombre de segment : 3
Segment 1 Largeur : 40 mm Poinçonnage 1( U 1 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 100 mm Poinçonnage 2( U 2 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 50 mm Poinçonnage 3( U 3 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 150 mm Poinçonnage 4( U 4 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 5( U 5 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 250 mm Poinçonnage 6( U 6 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 300 mm Poinçonnage 7( U 7 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 8( U 8 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 400 mm Poinçonnage 9( U 9 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 450 mm Poinçonnage 10( U 10 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 500 mm Poinçonnage 11( U 11 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 550 mm Poinçonnage 12( U 12 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 600 mm Poinçonnage 13( U 13 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 14( U 14 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 700 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 700 mm Poinçonnage 15( U 15 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 750 mm Poinçonnage 16( U 16 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 800 mm Poinçonnage 17( U 17 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 850 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 850 mm Poinçonnage 18( U 18 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 900 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 900 mm Poinçonnage 19( U 19 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 950 mm Poinçonnage 20( U 20 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1000 mm Poinçonnage 21( U 21 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1050 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1050 mm Poinçonnage 22( U 22 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1100 mm Poinçonnage 23( U 23 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1150 mm Poinçonnage 24( U 24 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1200 mm Poinçonnage 25( U 25 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1250 mm Poinçonnage 26( U 26 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1300 mm Poinçonnage 27( U 27 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1350 mm Poinçonnage 28( U 28 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1400 mm Poinçonnage 29( U 29 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1450 mm Poinçonnage 30( U 30 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1500 mm Poinçonnage 31( U 31 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1550 mm Poinçonnage 32( U 32 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1600 mm Poinçonnage 33( U 33 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1650 mm Poinçonnage 34( U 34 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1700 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1700 mm Poinçonnage 35( U 35 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 36( U 36 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1800 mm Poinçonnage 37( U 37 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1850 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1850 mm Poinçonnage 38( U 38 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1900 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1900 mm Poinçonnage 39( U 39 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1950 mm Poinçonnage 40( U 40 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 1000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 1000 mm Découpe 1( D 1 ) : Longueur : 30 mm Largeur : 20 mm Position X (en haut à gauche) : 3 mm Position Y (en haut à gauche) : 1000 mm Position X Absolue (en haut à gauche) : 3 mm Position Y Absolue (en haut à gauche) : 1000 mm Découpe 2( D 2 ) : Longueur : 40 mm Largeur : 20 mm Position X (en haut à gauche) : 0 mm Position Y (en haut à gauche) : 0 mm Position X Absolue (en haut à gauche) : 0 mm Position Y Absolue (en haut à gauche) : 0 mm Segment 2 Largeur : 18 mm Angle : -90 ° Segment 3 Largeur : 50 mm Angle : 90 °
Fiche produit
Référence
113128
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM Brut
Épaisseur
30/10
Longueur
2000
Développé
98
Poids
1.59
Nombre de Pli
2
Retour
0
Poinçonnage
40
Découpe
2
Nombre de Plis écrasés
null
