Description

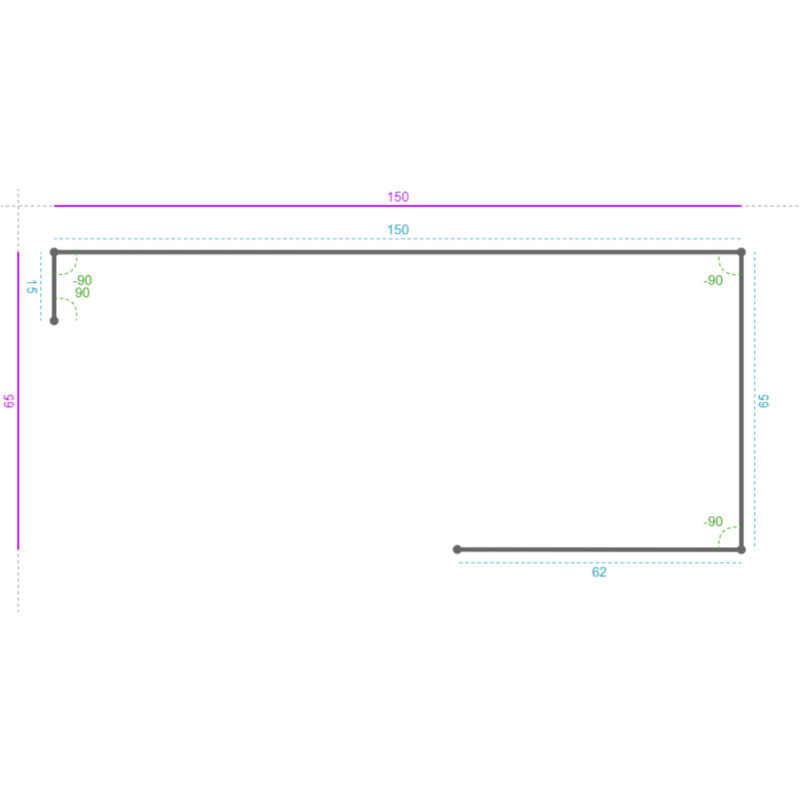

Longueur : 465 mm Développé : 281.5 mm Nombre de segment : 4
Segment 1 Largeur : 15 mm Segment 2 Largeur : 150 mm Angle : -90 ° Poinçonnage 1( U 1 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 20 mm Position Y (au centre) : 15 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 31.5 mm Position Y Absolue avec perte au pli (au centre) : 15 mm Poinçonnage 2( U 2 ) : Type : Rond - 6.50 Longueur : 6.5 mm Largeur : 6.5 mm Position X (au centre) : 20 mm Position Y (au centre) : 450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 31.5 mm Position Y Absolue avec perte au pli (au centre) : 450 mm Découpe 1( D 1 ) : Longueur : 6.5 mm Largeur : 30 mm Position X (en haut à gauche) : 105 mm Position Y (en haut à gauche) : 11.75 mm Position X Absolue (en haut à gauche) : 116.5 mm Position Y Absolue (en haut à gauche) : 11.75 mm Découpe 2( D 2 ) : Longueur : 6.5 mm Largeur : 30 mm Position X (en haut à gauche) : 105 mm Position Y (en haut à gauche) : 446.75 mm Position X Absolue (en haut à gauche) : 116.5 mm Position Y Absolue (en haut à gauche) : 446.75 mm Segment 3 Largeur : 65 mm Angle : -90 ° Segment 4 Largeur : 62 mm Angle : -90 ° Découpe 1( D 3 ) : Longueur : 6.5 mm Largeur : 30 mm Position X (en haut à gauche) : 15 mm Position Y (en haut à gauche) : 11.75 mm Position X Absolue (en haut à gauche) : 234.5 mm Position Y Absolue (en haut à gauche) : 11.75 mm Découpe 2( D 4 ) : Longueur : 6.5 mm Largeur : 30 mm Position X (en haut à gauche) : 15 mm Position Y (en haut à gauche) : 446.75 mm Position X Absolue (en haut à gauche) : 234.5 mm Position Y Absolue (en haut à gauche) : 446.75 mm
Fiche produit
Référence
67909
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM PostLaqué 2Faces
Épaisseur
20/10
Laquage
6005 - Satiné
Longueur
465
Développé
281.5
Poids
0.71
Nombre de Pli
3
Poinçonnage
2
Découpe
4
Nombre de Plis écrasés
null
