Description

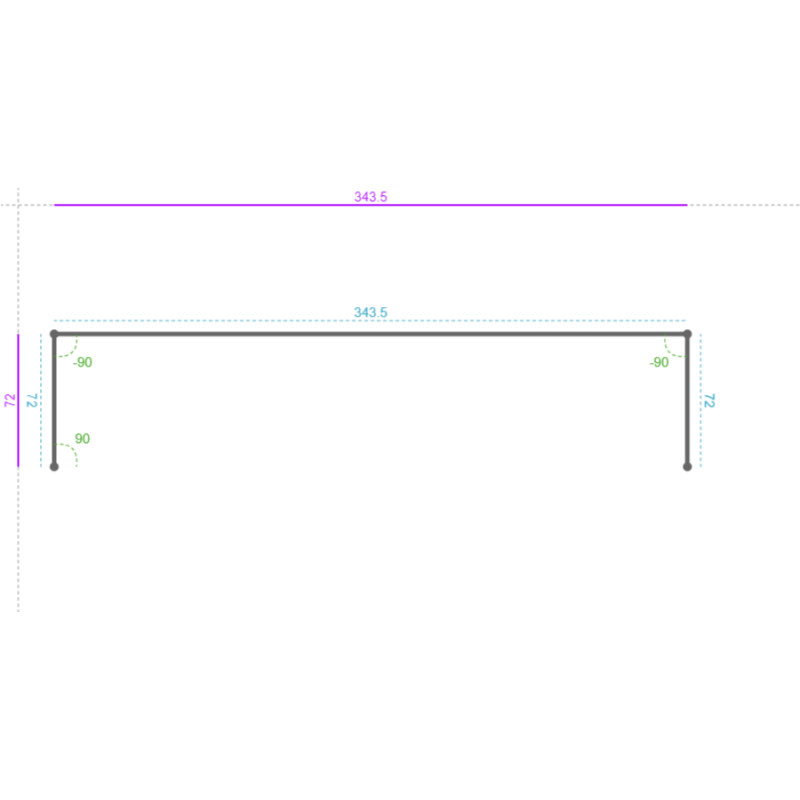

Longueur : 262 mm Développé : 482.5 mm Nombre de segment : 3
Segment 1 Largeur : 72 mm Segment 2 Largeur : 343.5 mm Angle : -90 ° Poinçonnage 1( U 1 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 135 mm Position Y (au centre) : 60 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 204.5 mm Position Y Absolue avec perte au pli (au centre) : 60 mm Poinçonnage 2( U 2 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 135 mm Position Y (au centre) : 80 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 204.5 mm Position Y Absolue avec perte au pli (au centre) : 80 mm Poinçonnage 3( U 3 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 135 mm Position Y (au centre) : 100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 204.5 mm Position Y Absolue avec perte au pli (au centre) : 100 mm Poinçonnage 4( U 4 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 135 mm Position Y (au centre) : 120 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 204.5 mm Position Y Absolue avec perte au pli (au centre) : 120 mm Poinçonnage 5( U 5 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 135 mm Position Y (au centre) : 140 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 204.5 mm Position Y Absolue avec perte au pli (au centre) : 140 mm Poinçonnage 6( U 6 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 135 mm Position Y (au centre) : 160 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 204.5 mm Position Y Absolue avec perte au pli (au centre) : 160 mm Poinçonnage 7( U 7 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 135 mm Position Y (au centre) : 180 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 204.5 mm Position Y Absolue avec perte au pli (au centre) : 180 mm Poinçonnage 8( U 8 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 135 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 204.5 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 9( U 9 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 125 mm Position Y (au centre) : 70 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 194.5 mm Position Y Absolue avec perte au pli (au centre) : 70 mm Poinçonnage 10( U 10 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 125 mm Position Y (au centre) : 90 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 194.5 mm Position Y Absolue avec perte au pli (au centre) : 90 mm Poinçonnage 11( U 11 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 125 mm Position Y (au centre) : 110 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 194.5 mm Position Y Absolue avec perte au pli (au centre) : 110 mm Poinçonnage 12( U 12 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 125 mm Position Y (au centre) : 150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 194.5 mm Position Y Absolue avec perte au pli (au centre) : 150 mm Poinçonnage 13( U 13 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 125 mm Position Y (au centre) : 170 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 194.5 mm Position Y Absolue avec perte au pli (au centre) : 170 mm Poinçonnage 14( U 14 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 125 mm Position Y (au centre) : 190 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 194.5 mm Position Y Absolue avec perte au pli (au centre) : 190 mm Poinçonnage 15( U 15 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 145 mm Position Y (au centre) : 90 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 214.5 mm Position Y Absolue avec perte au pli (au centre) : 90 mm Poinçonnage 16( U 16 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 145 mm Position Y (au centre) : 70 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 214.5 mm Position Y Absolue avec perte au pli (au centre) : 70 mm Poinçonnage 17( U 17 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 145 mm Position Y (au centre) : 110 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 214.5 mm Position Y Absolue avec perte au pli (au centre) : 110 mm Poinçonnage 18( U 18 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 145 mm Position Y (au centre) : 150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 214.5 mm Position Y Absolue avec perte au pli (au centre) : 150 mm Poinçonnage 19( U 19 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 145 mm Position Y (au centre) : 170 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 214.5 mm Position Y Absolue avec perte au pli (au centre) : 170 mm Poinçonnage 20( U 20 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 145 mm Position Y (au centre) : 190 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 214.5 mm Position Y Absolue avec perte au pli (au centre) : 190 mm Poinçonnage 21( U 21 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 172 mm Position Y (au centre) : 11 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 241.5 mm Position Y Absolue avec perte au pli (au centre) : 11 mm Poinçonnage 22( U 22 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 172 mm Position Y (au centre) : 250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 241.5 mm Position Y Absolue avec perte au pli (au centre) : 250 mm Segment 3 Largeur : 72 mm Angle : -90 °
Fiche produit
Référence
122770
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM Anodisé AS
Épaisseur
15/10
Longueur
262
Développé
482.5
Poids
0.51
Nombre de Pli
2
Retour
0
Poinçonnage
22
Découpe
0
Nombre de Plis écrasés
null
