Description

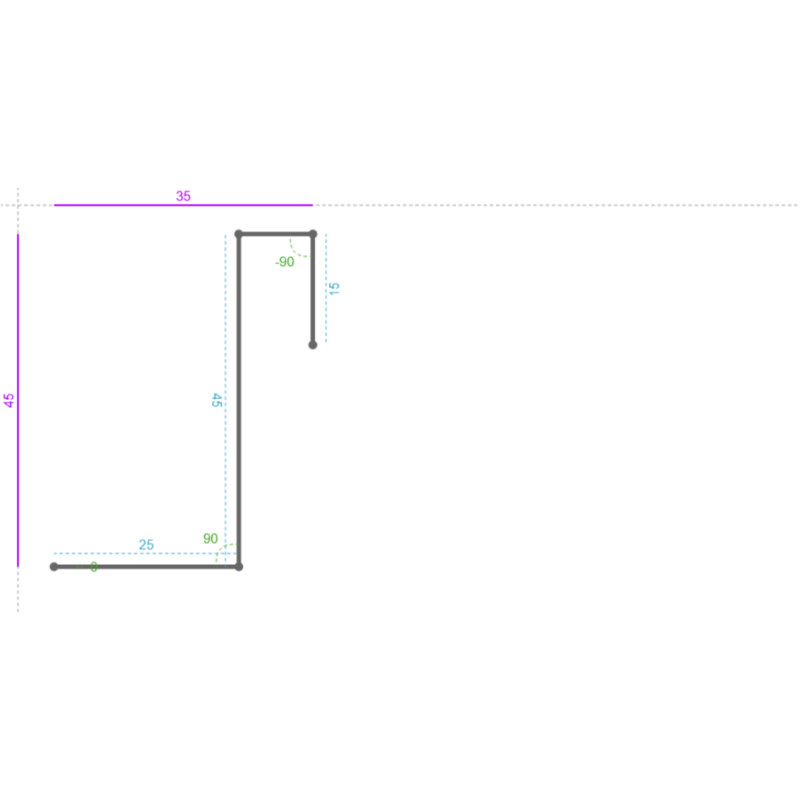

Longueur : 2611 mm Développé : 81 mm Nombre de segment : 3
Segment 1 Largeur : 25 mm Poinçonnage 1( U 1 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 150 mm Poinçonnage 2( U 2 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 250 mm Poinçonnage 3( U 3 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 4( U 4 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 450 mm Poinçonnage 5( U 5 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 550 mm Poinçonnage 6( U 6 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 7( U 7 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 750 mm Poinçonnage 8( U 8 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 850 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 850 mm Poinçonnage 9( U 9 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 950 mm Poinçonnage 10( U 10 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1050 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1050 mm Poinçonnage 11( U 11 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1150 mm Poinçonnage 12( U 12 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1250 mm Poinçonnage 13( U 13 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1350 mm Poinçonnage 14( U 14 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1450 mm Poinçonnage 15( U 15 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1550 mm Poinçonnage 16( U 16 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1650 mm Poinçonnage 17( U 17 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1750 mm Poinçonnage 18( U 18 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1850 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1850 mm Poinçonnage 19( U 19 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 1950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 1950 mm Poinçonnage 20( U 20 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 2050 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 2050 mm Poinçonnage 21( U 21 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 2150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 2150 mm Poinçonnage 22( U 22 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 2250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 2250 mm Poinçonnage 23( U 23 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 2350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 2350 mm Poinçonnage 24( U 24 ) : Type : Rond - 4.50 Longueur : 4.5 mm Largeur : 4.5 mm Position X (au centre) : 13 mm Position Y (au centre) : 2450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 13 mm Position Y Absolue avec perte au pli (au centre) : 2450 mm Segment 2 Largeur : 45 mm Angle : 90 ° Segment 3 (pli écrasé) Largeur : 15 mm
Fiche produit
Référence
123341
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM Prélaqué Ral
Épaisseur
15/10
Pré-Laquage
8014 - Brillant
Longueur
2611
Développé
81
Poids
0.86
Nombre de Pli
1
Retour
0
Poinçonnage
24
Découpe
0
Nombre de Plis écrasés
1
