Description

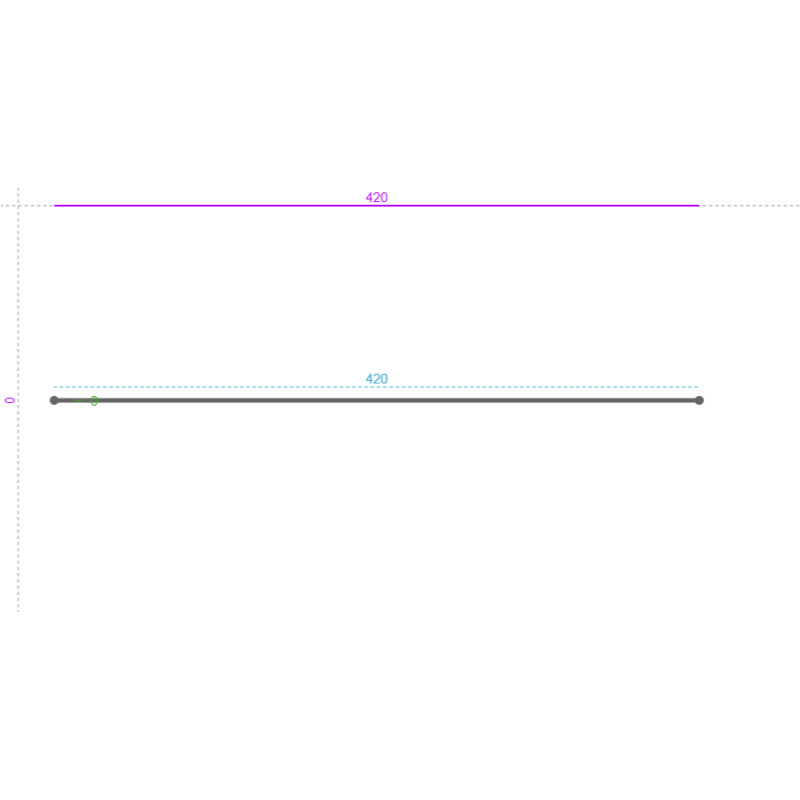

Longueur : 297 mm Développé : 420 mm Nombre de segment : 1
Segment 1 Largeur : 420 mm Poinçonnage 1( U 1 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 62 mm Position Y (au centre) : 90 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 62 mm Position Y Absolue avec perte au pli (au centre) : 90 mm Poinçonnage 2( U 2 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 298 mm Position Y (au centre) : 90 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 298 mm Position Y Absolue avec perte au pli (au centre) : 90 mm Poinçonnage 3( U 3 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 335 mm Position Y (au centre) : 90 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 335 mm Position Y Absolue avec perte au pli (au centre) : 90 mm Poinçonnage 4( U 4 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 369 mm Position Y (au centre) : 90 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 369 mm Position Y Absolue avec perte au pli (au centre) : 90 mm Poinçonnage 5( U 5 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 225 mm Position Y (au centre) : 59 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 225 mm Position Y Absolue avec perte au pli (au centre) : 59 mm Poinçonnage 6( U 6 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 137 mm Position Y (au centre) : 144 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 137 mm Position Y Absolue avec perte au pli (au centre) : 144 mm Poinçonnage 7( U 7 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 104 mm Position Y (au centre) : 177 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 104 mm Position Y Absolue avec perte au pli (au centre) : 177 mm Poinçonnage 8( U 8 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 190 mm Position Y (au centre) : 177 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 190 mm Position Y Absolue avec perte au pli (au centre) : 177 mm Poinçonnage 9( U 9 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 298 mm Position Y (au centre) : 177 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 298 mm Position Y Absolue avec perte au pli (au centre) : 177 mm Poinçonnage 10( U 10 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 335 mm Position Y (au centre) : 177 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 335 mm Position Y Absolue avec perte au pli (au centre) : 177 mm Poinçonnage 11( U 11 ) : Type : Rond - 22.00 Longueur : 22 mm Largeur : 22 mm Position X (au centre) : 369 mm Position Y (au centre) : 177 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 369 mm Position Y Absolue avec perte au pli (au centre) : 177 mm Poinçonnage 12( U 12 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 114 mm Position Y (au centre) : 45 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 114 mm Position Y Absolue avec perte au pli (au centre) : 45 mm Poinçonnage 13( U 13 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 148 mm Position Y (au centre) : 45 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 148 mm Position Y Absolue avec perte au pli (au centre) : 45 mm Poinçonnage 14( U 14 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 183 mm Position Y (au centre) : 45 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 183 mm Position Y Absolue avec perte au pli (au centre) : 45 mm Poinçonnage 15( U 15 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 81 mm Position Y (au centre) : 116 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 81 mm Position Y Absolue avec perte au pli (au centre) : 116 mm Poinçonnage 16( U 16 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 81 mm Position Y (au centre) : 148 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 81 mm Position Y Absolue avec perte au pli (au centre) : 148 mm Poinçonnage 17( U 17 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 137 mm Position Y (au centre) : 177 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 137 mm Position Y Absolue avec perte au pli (au centre) : 177 mm Poinçonnage 18( U 18 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 190 mm Position Y (au centre) : 129 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 190 mm Position Y Absolue avec perte au pli (au centre) : 129 mm Poinçonnage 19( U 19 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 168 mm Position Y (au centre) : 202 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 168 mm Position Y Absolue avec perte au pli (au centre) : 202 mm Poinçonnage 20( U 20 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 211 mm Position Y (au centre) : 202 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 211 mm Position Y Absolue avec perte au pli (au centre) : 202 mm Poinçonnage 21( U 21 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 243 mm Position Y (au centre) : 202 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 243 mm Position Y Absolue avec perte au pli (au centre) : 202 mm Poinçonnage 22( U 22 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 277 mm Position Y (au centre) : 202 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 277 mm Position Y Absolue avec perte au pli (au centre) : 202 mm Poinçonnage 23( U 23 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 63 mm Position Y (au centre) : 237 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 63 mm Position Y Absolue avec perte au pli (au centre) : 237 mm Poinçonnage 24( U 24 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 105 mm Position Y (au centre) : 237 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 105 mm Position Y Absolue avec perte au pli (au centre) : 237 mm Poinçonnage 25( U 25 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 308 mm Position Y (au centre) : 220 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 308 mm Position Y Absolue avec perte au pli (au centre) : 220 mm Poinçonnage 26( U 26 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 308 mm Position Y (au centre) : 236 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 308 mm Position Y Absolue avec perte au pli (au centre) : 236 mm Poinçonnage 27( U 27 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 308 mm Position Y (au centre) : 252 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 308 mm Position Y Absolue avec perte au pli (au centre) : 252 mm Poinçonnage 28( U 28 ) : Type : Rond - 6.00 Longueur : 6 mm Largeur : 6 mm Position X (au centre) : 114 mm Position Y (au centre) : 59 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 114 mm Position Y Absolue avec perte au pli (au centre) : 59 mm Poinçonnage 29( U 29 ) : Type : Rond - 6.00 Longueur : 6 mm Largeur : 6 mm Position X (au centre) : 148 mm Position Y (au centre) : 59 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 148 mm Position Y Absolue avec perte au pli (au centre) : 59 mm Poinçonnage 30( U 30 ) : Type : Rond - 6.00 Longueur : 6 mm Largeur : 6 mm Position X (au centre) : 183 mm Position Y (au centre) : 59 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 183 mm Position Y Absolue avec perte au pli (au centre) : 59 mm Poinçonnage 31( U 31 ) : Type : Rond - 6.00 Longueur : 6 mm Largeur : 6 mm Position X (au centre) : 44 mm Position Y (au centre) : 148 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 44 mm Position Y Absolue avec perte au pli (au centre) : 148 mm Poinçonnage 32( U 32 ) : Type : Rond - 6.00 Longueur : 6 mm Largeur : 6 mm Position X (au centre) : 190 mm Position Y (au centre) : 142 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 190 mm Position Y Absolue avec perte au pli (au centre) : 142 mm Poinçonnage 33( U 33 ) : Type : Rond - 6.00 Longueur : 6 mm Largeur : 6 mm Position X (au centre) : 63 mm Position Y (au centre) : 250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 63 mm Position Y Absolue avec perte au pli (au centre) : 250 mm Poinçonnage 34( U 34 ) : Type : Rond - 6.00 Longueur : 6 mm Largeur : 6 mm Position X (au centre) : 105 mm Position Y (au centre) : 250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 105 mm Position Y Absolue avec perte au pli (au centre) : 250 mm Poinçonnage 35( U 35 ) : Type : Rond - 12.00 Longueur : 12 mm Largeur : 12 mm Position X (au centre) : 228 mm Position Y (au centre) : 94 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 228 mm Position Y Absolue avec perte au pli (au centre) : 94 mm Découpe 1( D 1 ) : Longueur : 46 mm Largeur : 26 mm Position X (en haut à gauche) : 123 mm Position Y (en haut à gauche) : 218 mm Position X Absolue (en haut à gauche) : 123 mm Position Y Absolue (en haut à gauche) : 218 mm Découpe 2( D 2 ) : Longueur : 46 mm Largeur : 26 mm Position X (en haut à gauche) : 158 mm Position Y (en haut à gauche) : 218 mm Position X Absolue (en haut à gauche) : 158 mm Position Y Absolue (en haut à gauche) : 218 mm Découpe 3( D 3 ) : Longueur : 46 mm Largeur : 26 mm Position X (en haut à gauche) : 199 mm Position Y (en haut à gauche) : 218 mm Position X Absolue (en haut à gauche) : 199 mm Position Y Absolue (en haut à gauche) : 218 mm Découpe 4( D 4 ) : Longueur : 46 mm Largeur : 26 mm Position X (en haut à gauche) : 232 mm Position Y (en haut à gauche) : 218 mm Position X Absolue (en haut à gauche) : 232 mm Position Y Absolue (en haut à gauche) : 218 mm Découpe 5( D 5 ) : Longueur : 46 mm Largeur : 26 mm Position X (en haut à gauche) : 266 mm Position Y (en haut à gauche) : 218 mm Position X Absolue (en haut à gauche) : 266 mm Position Y Absolue (en haut à gauche) : 218 mm Découpe 6( D 6 ) : Longueur : 26 mm Largeur : 46 mm Position X (en haut à gauche) : 163 mm Position Y (en haut à gauche) : 79 mm Position X Absolue (en haut à gauche) : 163 mm Position Y Absolue (en haut à gauche) : 79 mm Découpe 7( D 7 ) : Longueur : 26 mm Largeur : 46 mm Position X (en haut à gauche) : 20 mm Position Y (en haut à gauche) : 113 mm Position X Absolue (en haut à gauche) : 20 mm Position Y Absolue (en haut à gauche) : 113 mm
Fiche produit
Référence
126334
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM Brut
Épaisseur
20/10
Longueur
297
Développé
420
Poids
0.67
Poinçonnage
35
Découpe
7
Nombre de Plis écrasés
null
Pièces jointes
Téléchargement
