Description

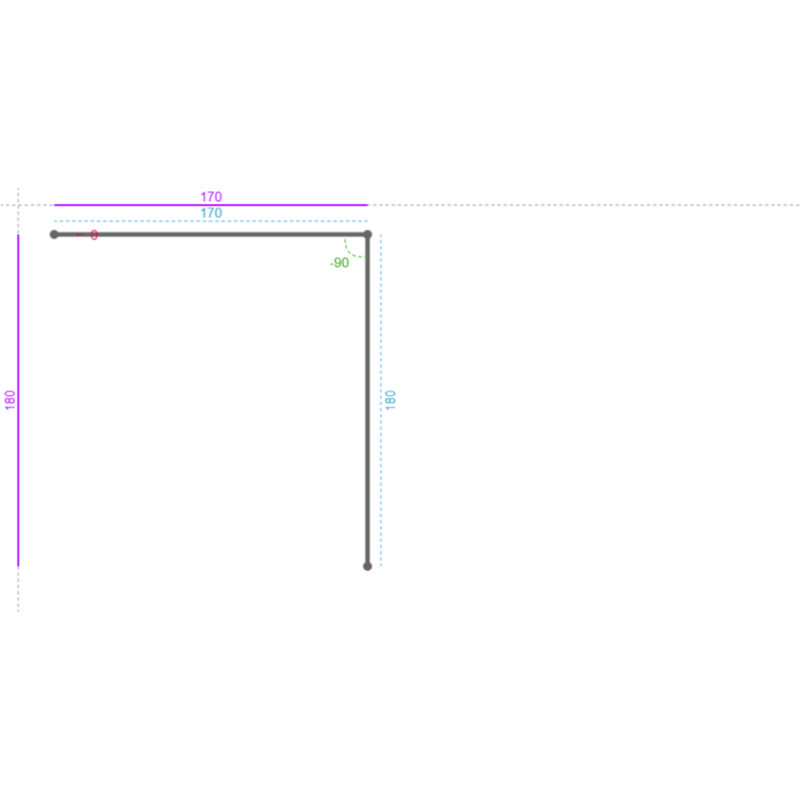

Longueur : 2765 mm Développé : 345 mm Nombre de segment : 2
Segment 1 Largeur : 170 mm Poinçonnage 1( U 1 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 32.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 32.5 mm Poinçonnage 2( U 2 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 482.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 482.5 mm Poinçonnage 3( U 3 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1382.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1382.5 mm Poinçonnage 4( U 4 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 932.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 932.5 mm Poinçonnage 5( U 5 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 1832.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 1832.5 mm Poinçonnage 6( U 6 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2282.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 2282.5 mm Poinçonnage 7( U 7 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 15 mm Position Y (au centre) : 2732.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 15 mm Position Y Absolue avec perte au pli (au centre) : 2732.5 mm Segment 2 Largeur : 180 mm Angle : -90 ° Poinçonnage 1( U 8 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 165 mm Position Y (au centre) : 32.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 330 mm Position Y Absolue avec perte au pli (au centre) : 32.5 mm Poinçonnage 2( U 9 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 165 mm Position Y (au centre) : 482.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 330 mm Position Y Absolue avec perte au pli (au centre) : 482.5 mm Poinçonnage 3( U 10 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 165 mm Position Y (au centre) : 932.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 330 mm Position Y Absolue avec perte au pli (au centre) : 932.5 mm Poinçonnage 4( U 11 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 165 mm Position Y (au centre) : 1382.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 330 mm Position Y Absolue avec perte au pli (au centre) : 1382.5 mm Poinçonnage 5( U 12 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 165 mm Position Y (au centre) : 2282.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 330 mm Position Y Absolue avec perte au pli (au centre) : 2282.5 mm Poinçonnage 6( U 13 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 165 mm Position Y (au centre) : 1832.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 330 mm Position Y Absolue avec perte au pli (au centre) : 1832.5 mm Poinçonnage 7( U 14 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 165 mm Position Y (au centre) : 2732.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 330 mm Position Y Absolue avec perte au pli (au centre) : 2732.5 mm
Fiche produit
Référence
105482
Fiche technique
Matière
Galva
Finition
GALVA
Épaisseur
30/10
Longueur
2765
Développé
345
Poids
22.89
Nombre de Pli
1
Poinçonnage
14
Nombre de Plis écrasés
null
Pièces jointes
Téléchargement
