Description

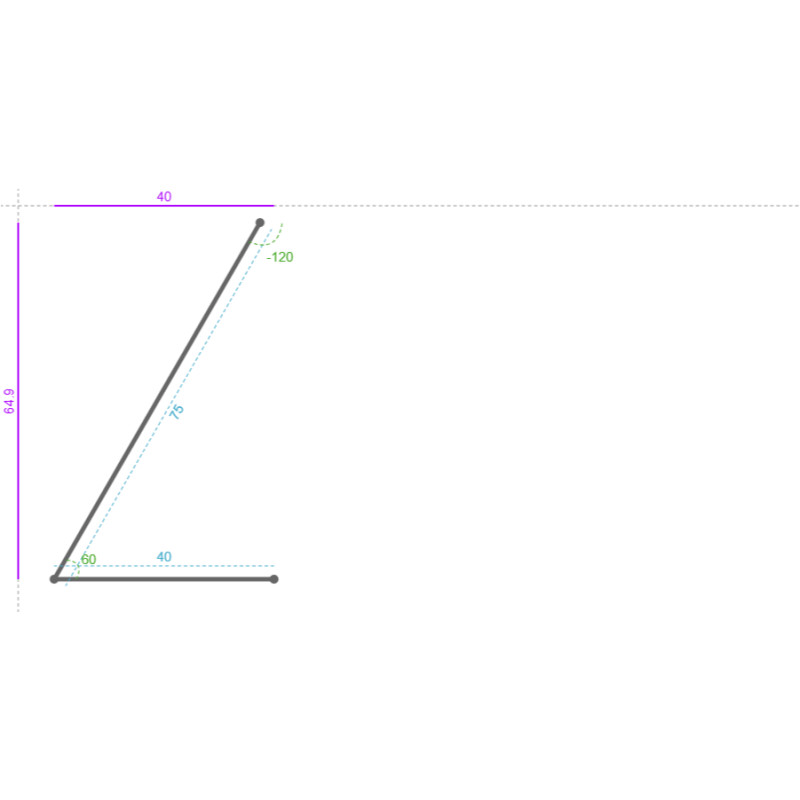

Longueur : 400 mm Développé : 114.1 mm Nombre de segment : 2
Segment 1 Largeur : 75 mm Poinçonnage 1( U 1 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 38 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 38 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 2( U 2 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 29 mm Position Y (au centre) : 386 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 29 mm Position Y Absolue avec perte au pli (au centre) : 386 mm Poinçonnage 3( U 3 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 37 mm Position Y (au centre) : 23 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 37 mm Position Y Absolue avec perte au pli (au centre) : 23 mm Segment 2 Largeur : 40 mm Angle : 60 ° Poinçonnage 1( U 4 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 20 mm Poinçonnage 2( U 5 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 20 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 20 mm Poinçonnage 3( U 6 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 382 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 382 mm Poinçonnage 4( U 7 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 5( U 8 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 6( U 9 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 7( U 10 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 8( U 11 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 9( U 12 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 10( U 13 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 11( U 14 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 94.1 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 12( U 15 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 22 mm Position Y (au centre) : 202 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 96.1 mm Position Y Absolue avec perte au pli (au centre) : 202 mm
Fiche produit
Référence
105576
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM Anodisé AS
Épaisseur
10/10
Longueur
400
Développé
114.1
Poids
0.12
Nombre de Pli
1
Retour
0
Poinçonnage
15
Découpe
0
Nombre de Plis écrasés
null
Pièces jointes
Téléchargement
