Description

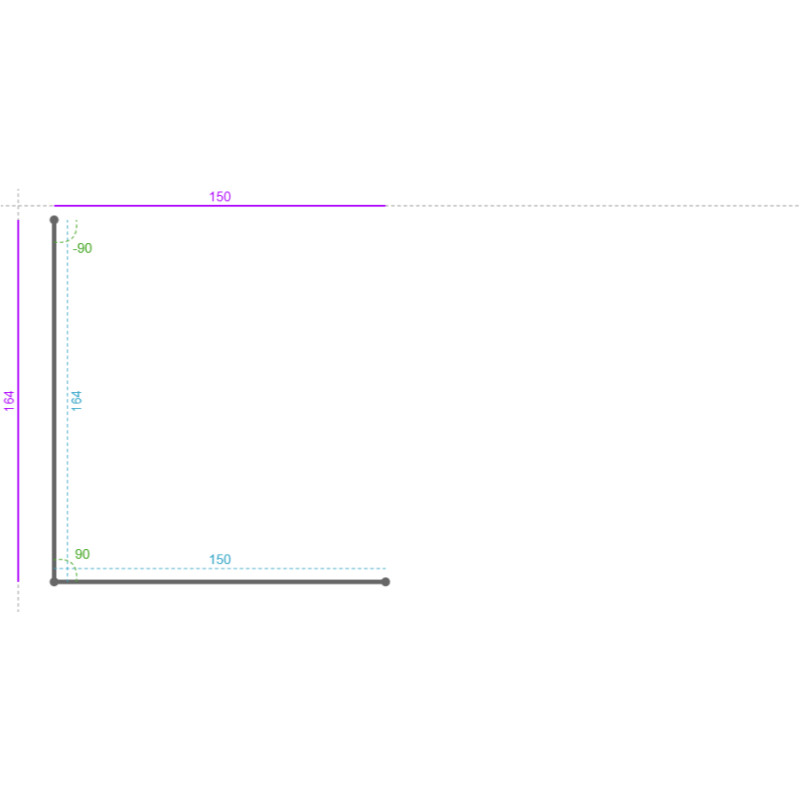

Longueur : 240 mm Développé : 309.5 mm Nombre de segment : 2
Segment 1 Largeur : 164 mm Poinçonnage 1( U 1 ) : Type : Rond - 11.00 Longueur : 11 mm Largeur : 11 mm Position X (au centre) : 20 mm Position Y (au centre) : 58 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 20 mm Position Y Absolue avec perte au pli (au centre) : 58 mm Poinçonnage 2( U 2 ) : Type : Rond - 11.00 Longueur : 11 mm Largeur : 11 mm Position X (au centre) : 19.5 mm Position Y (au centre) : 182.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 19.5 mm Position Y Absolue avec perte au pli (au centre) : 182.5 mm Poinçonnage 3( U 3 ) : Type : Rond - 11.00 Longueur : 11 mm Largeur : 11 mm Position X (au centre) : 145 mm Position Y (au centre) : 182.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 145 mm Position Y Absolue avec perte au pli (au centre) : 182.5 mm Poinçonnage 4( U 4 ) : Type : Rond - 11.00 Longueur : 11 mm Largeur : 11 mm Position X (au centre) : 144.5 mm Position Y (au centre) : 57.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 144.5 mm Position Y Absolue avec perte au pli (au centre) : 57.5 mm Poinçonnage 5( U 5 ) : Type : Rond - 9.00 Longueur : 9 mm Largeur : 9 mm Position X (au centre) : 146.5 mm Position Y (au centre) : 10 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 146.5 mm Position Y Absolue avec perte au pli (au centre) : 10 mm Poinçonnage 6( U 6 ) : Type : Rond - 9.00 Longueur : 9 mm Largeur : 9 mm Position X (au centre) : 146.5 mm Position Y (au centre) : 230 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 146.5 mm Position Y Absolue avec perte au pli (au centre) : 230 mm Découpe 1( D 1 ) : Longueur : 70 mm Largeur : 70 mm Position X (en haut à gauche) : 47.5 mm Position Y (en haut à gauche) : 85 mm Position X Absolue (en haut à gauche) : 47.5 mm Position Y Absolue (en haut à gauche) : 85 mm Segment 2 Largeur : 150 mm Angle : 90 ° Poinçonnage 1( U 7 ) : Type : Rond - 9.00 Longueur : 9 mm Largeur : 9 mm Position X (au centre) : 17.5 mm Position Y (au centre) : 10 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 177 mm Position Y Absolue avec perte au pli (au centre) : 10 mm Poinçonnage 2( U 8 ) : Type : Rond - 9.00 Longueur : 9 mm Largeur : 9 mm Position X (au centre) : 17.5 mm Position Y (au centre) : 230 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 177 mm Position Y Absolue avec perte au pli (au centre) : 230 mm Poinçonnage 3( U 9 ) : Type : Rond - 9.00 Longueur : 9 mm Largeur : 9 mm Position X (au centre) : 135.5 mm Position Y (au centre) : 230 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 295 mm Position Y Absolue avec perte au pli (au centre) : 230 mm Poinçonnage 4( U 10 ) : Type : Rond - 9.00 Longueur : 9 mm Largeur : 9 mm Position X (au centre) : 135.5 mm Position Y (au centre) : 10 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 295 mm Position Y Absolue avec perte au pli (au centre) : 10 mm Découpe 1( D 2 ) : Longueur : 75 mm Largeur : 11 mm Position X (en haut à gauche) : 40 mm Position Y (en haut à gauche) : 30 mm Position X Absolue (en haut à gauche) : 199.5 mm Position Y Absolue (en haut à gauche) : 30 mm Découpe 2( D 3 ) : Longueur : 75 mm Largeur : 11 mm Position X (en haut à gauche) : 100 mm Position Y (en haut à gauche) : 30 mm Position X Absolue (en haut à gauche) : 259.5 mm Position Y Absolue (en haut à gauche) : 30 mm Découpe 3( D 4 ) : Longueur : 75 mm Largeur : 11 mm Position X (en haut à gauche) : 100 mm Position Y (en haut à gauche) : 135 mm Position X Absolue (en haut à gauche) : 259.5 mm Position Y Absolue (en haut à gauche) : 135 mm Découpe 4( D 5 ) : Longueur : 75 mm Largeur : 11 mm Position X (en haut à gauche) : 40 mm Position Y (en haut à gauche) : 135 mm Position X Absolue (en haut à gauche) : 199.5 mm Position Y Absolue (en haut à gauche) : 135 mm
Fiche produit
Référence
110273
Fiche technique
Matière
Inox
Finition
Inox Brossé G220 304L
Épaisseur
20/10
Longueur
240
Développé
309.5
Poids
1.19
Nombre de Pli
1
Poinçonnage
10
Découpe
5
Nombre de Plis écrasés
null
