Description

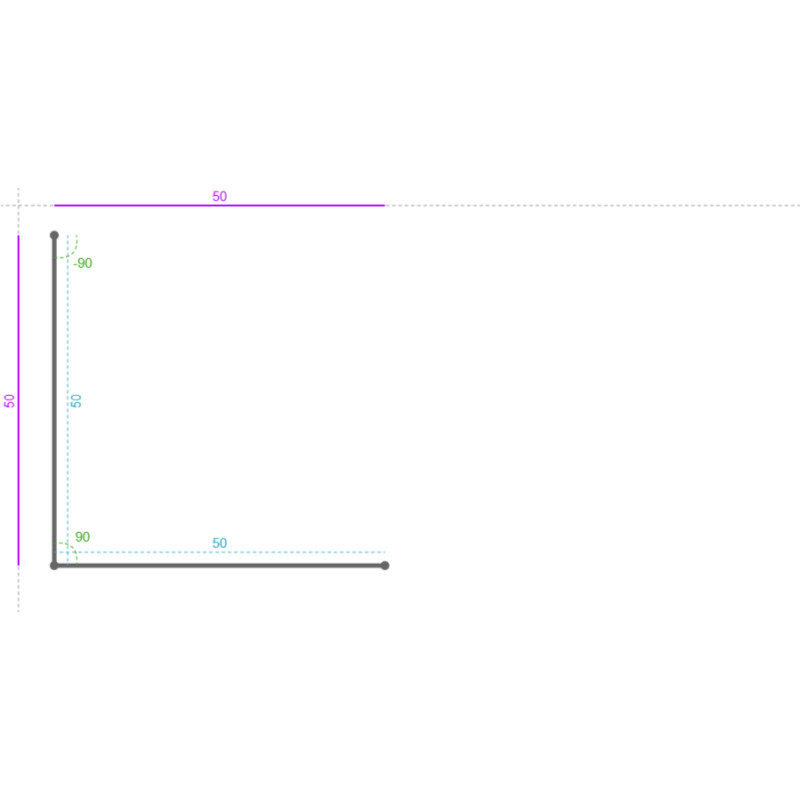

Longueur : 4000 mm Développé : 96.5 mm Nombre de segment : 2
Segment 1 Largeur : 50 mm Poinçonnage 1( U 1 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 50 mm Poinçonnage 2( U 2 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 3( U 3 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 4( U 4 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 500 mm Poinçonnage 5( U 5 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 6( U 6 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 950 mm Poinçonnage 7( U 7 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1100 mm Poinçonnage 8( U 8 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1250 mm Poinçonnage 9( U 9 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1400 mm Poinçonnage 10( U 10 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1550 mm Poinçonnage 11( U 11 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1700 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1700 mm Poinçonnage 12( U 12 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1850 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1850 mm Poinçonnage 13( U 13 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2000 mm Poinçonnage 14( U 14 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2300 mm Poinçonnage 15( U 15 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2450 mm Poinçonnage 16( U 16 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2000 mm Poinçonnage 17( U 17 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2150 mm Poinçonnage 18( U 18 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2300 mm Poinçonnage 19( U 19 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2450 mm Poinçonnage 20( U 20 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2600 mm Poinçonnage 21( U 21 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2900 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2900 mm Poinçonnage 22( U 22 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3050 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 3050 mm Poinçonnage 23( U 23 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 3200 mm Poinçonnage 24( U 24 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 3350 mm Poinçonnage 25( U 25 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 3500 mm Poinçonnage 26( U 26 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 3650 mm Poinçonnage 27( U 27 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 3800 mm Poinçonnage 28( U 28 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 3950 mm Poinçonnage 29( U 29 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2000 mm Segment 2 Largeur : 50 mm Angle : 90 ° Poinçonnage 1( U 30 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 2( U 31 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 3( U 32 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 500 mm Poinçonnage 4( U 33 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 5( U 34 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 6( U 35 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 800 mm Poinçonnage 7( U 36 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 950 mm Poinçonnage 8( U 37 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1100 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 1100 mm Poinçonnage 9( U 38 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1250 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 1250 mm Poinçonnage 10( U 39 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1400 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 1400 mm Poinçonnage 11( U 40 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1550 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 1550 mm Poinçonnage 12( U 41 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1700 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 1700 mm Poinçonnage 13( U 42 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1850 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 1850 mm Poinçonnage 14( U 43 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 2000 mm Poinçonnage 15( U 44 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2150 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 2150 mm Poinçonnage 16( U 45 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2300 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 2300 mm Poinçonnage 17( U 46 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2450 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 2450 mm Poinçonnage 18( U 47 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2600 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 2600 mm Poinçonnage 19( U 48 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2750 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 2750 mm Poinçonnage 20( U 49 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2900 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 2900 mm Poinçonnage 21( U 50 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3050 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 3050 mm Poinçonnage 22( U 51 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 3200 mm Poinçonnage 23( U 52 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 3350 mm Poinçonnage 24( U 53 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 3500 mm Poinçonnage 25( U 54 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 3650 mm Poinçonnage 26( U 55 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 3800 mm Poinçonnage 27( U 56 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 3950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 3950 mm Poinçonnage 28( U 57 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 2000 mm
Fiche produit
Référence
88492
Fiche technique
Matière
Galva
Finition
GALVA
Épaisseur
20/10
Longueur
4000
Développé
96.5
Poids
6.18
Nombre de Pli
1
Retour
0
Poinçonnage
57
Découpe
0
Nombre de Plis écrasés
null
