Description

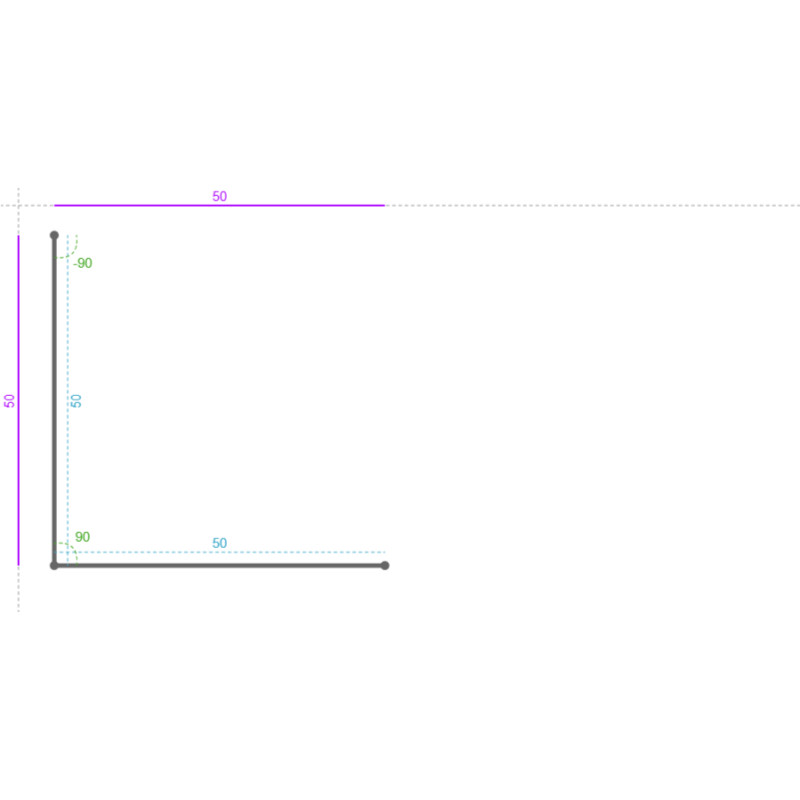

Longueur : 960 mm Développé : 96.5 mm Nombre de segment : 2
Segment 1 Largeur : 50 mm Poinçonnage 1( U 1 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 2( U 2 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 3( U 3 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 4( U 4 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 800 mm Poinçonnage 5( U 5 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 910 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 910 mm Poinçonnage 6( U 6 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 480 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 480 mm Poinçonnage 7( U 7 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 480 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 480 mm Poinçonnage 8( U 8 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 50 mm Segment 2 Largeur : 50 mm Angle : 90 ° Poinçonnage 1( U 9 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 50 mm Poinçonnage 2( U 10 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 350 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 350 mm Poinçonnage 3( U 11 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 650 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 650 mm Poinçonnage 4( U 12 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 800 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 800 mm Poinçonnage 5( U 13 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 480 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 480 mm Poinçonnage 6( U 14 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 910 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 910 mm Poinçonnage 7( U 15 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 480 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 480 mm Poinçonnage 8( U 16 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 200 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 200 mm Poinçonnage 9( U 17 ) : Type : Oblong - 16x8 Longueur : 16 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 480 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 71.5 mm Position Y Absolue avec perte au pli (au centre) : 480 mm
Fiche produit
Référence
88514
Fiche technique
Matière
Galva
Finition
GALVA
Épaisseur
20/10
Longueur
960
Développé
96.5
Poids
1.48
Nombre de Pli
1
Retour
0
Poinçonnage
17
Découpe
0
Nombre de Plis écrasés
null
