Description
Longueur : 2000 mm Développé : 149.4 mm Nombre de segment : 3

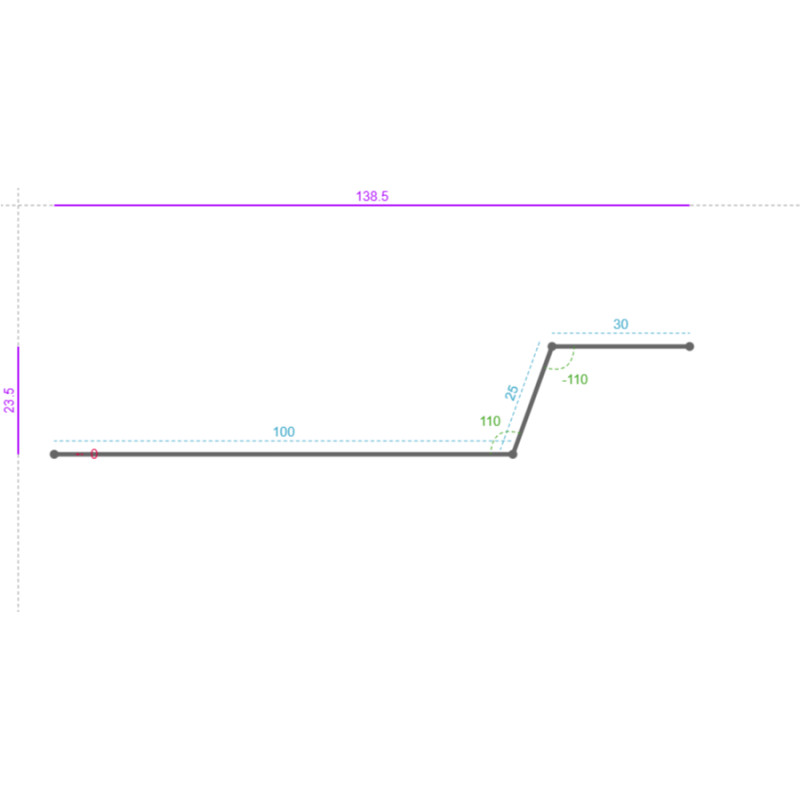

Segment 1 Largeur : 100 mm Poinçonnage 1( U 1 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 1000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 1000 mm Poinçonnage 2( U 2 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 1000 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 1000 mm Poinçonnage 3( U 3 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 50 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 50 mm Poinçonnage 4( U 4 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 1950 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 1950 mm Poinçonnage 5( U 5 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 30 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 30 mm Poinçonnage 6( U 6 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 1970 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 1970 mm Poinçonnage 7( U 7 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 515 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 515 mm Poinçonnage 8( U 8 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 1485 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 1485 mm Poinçonnage 9( U 9 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 1485 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 1485 mm Poinçonnage 10( U 10 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 1242.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 1242.5 mm Poinçonnage 11( U 11 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 1727.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 1727.5 mm Poinçonnage 12( U 12 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 272.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 272.5 mm Poinçonnage 13( U 13 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 515 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 515 mm Poinçonnage 14( U 14 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 30 mm Position Y (au centre) : 757.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 30 mm Position Y Absolue avec perte au pli (au centre) : 757.5 mm Poinçonnage 15( U 15 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 515 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 515 mm Poinçonnage 16( U 16 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 191.6 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 191.6 mm Poinçonnage 17( U 17 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 353.2 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 353.2 mm Poinçonnage 18( U 18 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 676.4 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 676.4 mm Poinçonnage 19( U 19 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 1161.6 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 1161.6 mm Poinçonnage 20( U 20 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 1323.2 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 1323.2 mm Poinçonnage 21( U 21 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 1646.4 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 1646.4 mm Poinçonnage 22( U 22 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 1808 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 1808 mm Poinçonnage 23( U 23 ) : Type : Rond - 4.10 Longueur : 4.1 mm Largeur : 4.1 mm Position X (au centre) : 65 mm Position Y (au centre) : 838.4 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 65 mm Position Y Absolue avec perte au pli (au centre) : 838.4 mm Segment 2 Largeur : 25 mm Angle : 110 ° Segment 3 Largeur : 30 mm Angle : -110 °
Fiche produit
Référence
90532
Fiche technique
Matière
Inox
Finition
Inox Brossé G220 304L
Épaisseur
20/10
Longueur
2000
Développé
149.4
Poids
4.78
Nombre de Pli
2
Retour
0
Poinçonnage
23
Découpe
0
Nombre de Plis écrasés
null
Pièces jointes
Téléchargement
