Description

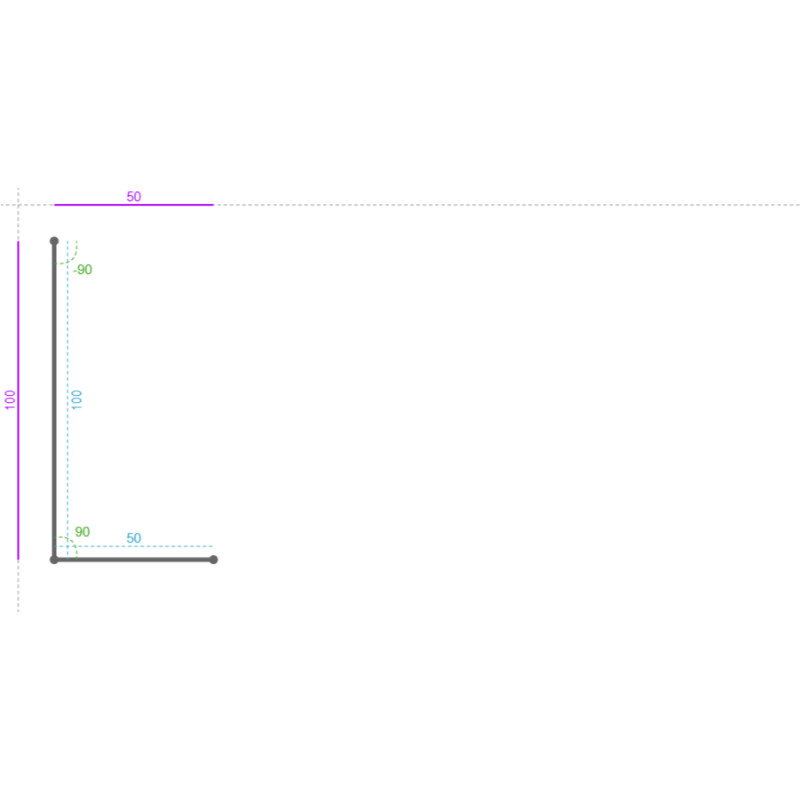

Longueur : 3000 mm Développé : 145 mm Nombre de segment : 2
Segment 1 Largeur : 100 mm Poinçonnage 1( U 1 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 25 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 25 mm Poinçonnage 2( U 2 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 517 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 517 mm Poinçonnage 3( U 3 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1008 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1008 mm Poinçonnage 4( U 4 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1500 mm Poinçonnage 5( U 5 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 1992 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 1992 mm Poinçonnage 6( U 6 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2483 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2483 mm Poinçonnage 7( U 7 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 25 mm Position Y (au centre) : 2975 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25 mm Position Y Absolue avec perte au pli (au centre) : 2975 mm Poinçonnage 8( U 8 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 75 mm Position Y (au centre) : 271 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 75 mm Position Y Absolue avec perte au pli (au centre) : 271 mm Poinçonnage 9( U 9 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 75 mm Position Y (au centre) : 762 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 75 mm Position Y Absolue avec perte au pli (au centre) : 762 mm Poinçonnage 10( U 10 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 75 mm Position Y (au centre) : 1254 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 75 mm Position Y Absolue avec perte au pli (au centre) : 1254 mm Poinçonnage 11( U 11 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 75 mm Position Y (au centre) : 1746 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 75 mm Position Y Absolue avec perte au pli (au centre) : 1746 mm Poinçonnage 12( U 12 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 75 mm Position Y (au centre) : 2237 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 75 mm Position Y Absolue avec perte au pli (au centre) : 2237 mm Poinçonnage 13( U 13 ) : Type : Rond - 8.00 Longueur : 8 mm Largeur : 8 mm Position X (au centre) : 27 mm Position Y (au centre) : 2729 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 27 mm Position Y Absolue avec perte au pli (au centre) : 2729 mm Segment 2 Largeur : 50 mm Angle : 90 ° Poinçonnage 1( U 14 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 27 mm Position Y (au centre) : 25 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 122 mm Position Y Absolue avec perte au pli (au centre) : 25 mm Poinçonnage 2( U 15 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 27 mm Position Y (au centre) : 517 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 122 mm Position Y Absolue avec perte au pli (au centre) : 517 mm Poinçonnage 3( U 16 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 27 mm Position Y (au centre) : 1008 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 122 mm Position Y Absolue avec perte au pli (au centre) : 1008 mm Poinçonnage 4( U 17 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 25 mm Position Y (au centre) : 1500 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 120 mm Position Y Absolue avec perte au pli (au centre) : 1500 mm Poinçonnage 5( U 18 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 27 mm Position Y (au centre) : 1992 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 122 mm Position Y Absolue avec perte au pli (au centre) : 1992 mm Poinçonnage 6( U 19 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 27 mm Position Y (au centre) : 2483 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 122 mm Position Y Absolue avec perte au pli (au centre) : 2483 mm Poinçonnage 7( U 20 ) : Type : Rond - 14.00 Longueur : 14 mm Largeur : 14 mm Position X (au centre) : 27 mm Position Y (au centre) : 2975 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 122 mm Position Y Absolue avec perte au pli (au centre) : 2975 mm
Fiche produit
Référence
92964
Fiche technique
Matière
Galva
Finition
GALVA
Épaisseur
30/10
Longueur
3000
Développé
145
Poids
10.44
Nombre de Pli
1
Retour
0
Poinçonnage
20
Découpe
0
Nombre de Plis écrasés
null
