Description

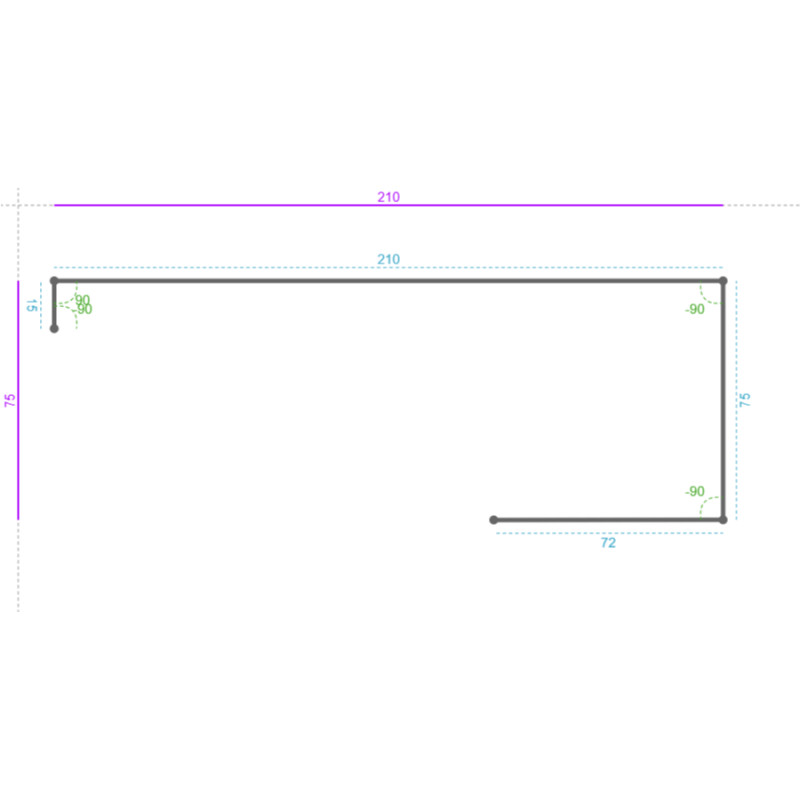

Longueur : 270 mm Développé : 361.5 mm Nombre de segment : 4
Segment 1 Largeur : 15 mm Segment 2 Largeur : 210 mm Angle : -90 ° Poinçonnage 1( U 1 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 174 mm Position Y (au centre) : 15 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 185.5 mm Position Y Absolue avec perte au pli (au centre) : 15 mm Poinçonnage 2( U 2 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 174 mm Position Y (au centre) : 255 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 185.5 mm Position Y Absolue avec perte au pli (au centre) : 255 mm Poinçonnage 3( U 3 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 15 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 31.5 mm Position Y Absolue avec perte au pli (au centre) : 15 mm Poinçonnage 4( U 4 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 20 mm Position Y (au centre) : 255 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 31.5 mm Position Y Absolue avec perte au pli (au centre) : 255 mm Poinçonnage 5( U 5 ) : Type : Rond - 25.00 Longueur : 25 mm Largeur : 25 mm Position X (au centre) : 105 mm Position Y (au centre) : 134.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 116.5 mm Position Y Absolue avec perte au pli (au centre) : 134.5 mm Poinçonnage 6( U 6 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 80 mm Position Y (au centre) : 97.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 91.5 mm Position Y Absolue avec perte au pli (au centre) : 97.5 mm Poinçonnage 7( U 7 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 80 mm Position Y (au centre) : 172.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 91.5 mm Position Y Absolue avec perte au pli (au centre) : 172.5 mm Poinçonnage 8( U 8 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 130 mm Position Y (au centre) : 97.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 141.5 mm Position Y Absolue avec perte au pli (au centre) : 97.5 mm Poinçonnage 9( U 9 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 130 mm Position Y (au centre) : 172.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 141.5 mm Position Y Absolue avec perte au pli (au centre) : 172.5 mm Segment 3 Largeur : 75 mm Angle : -90 ° Poinçonnage 1( U 10 ) : Type : Rond - 15.00 Longueur : 15 mm Largeur : 15 mm Position X (au centre) : 37.5 mm Position Y (au centre) : 22 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 255.5 mm Position Y Absolue avec perte au pli (au centre) : 22 mm Poinçonnage 2( U 11 ) : Type : Rond - 15.00 Longueur : 15 mm Largeur : 15 mm Position X (au centre) : 37.5 mm Position Y (au centre) : 108 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 255.5 mm Position Y Absolue avec perte au pli (au centre) : 108 mm Poinçonnage 3( U 12 ) : Type : Rond - 15.00 Longueur : 15 mm Largeur : 15 mm Position X (au centre) : 37.5 mm Position Y (au centre) : 162 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 255.5 mm Position Y Absolue avec perte au pli (au centre) : 162 mm Poinçonnage 4( U 13 ) : Type : Rond - 15.00 Longueur : 15 mm Largeur : 15 mm Position X (au centre) : 37.5 mm Position Y (au centre) : 248 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 255.5 mm Position Y Absolue avec perte au pli (au centre) : 248 mm Segment 4 Largeur : 72 mm Angle : -90 ° Poinçonnage 1( U 14 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 36 mm Position Y (au centre) : 15 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 325.5 mm Position Y Absolue avec perte au pli (au centre) : 15 mm Poinçonnage 2( U 15 ) : Type : Rond - 7.10 Longueur : 7.1 mm Largeur : 7.1 mm Position X (au centre) : 36 mm Position Y (au centre) : 255 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 325.5 mm Position Y Absolue avec perte au pli (au centre) : 255 mm
Fiche produit
Référence
101980
Fiche technique
Matière
Aluminium
Finition
ALUMINIUM PostLaqué 2Faces
Épaisseur
20/10
Laquage
6005 - Satiné
Longueur
270
Développé
361.5
Poids
0.53
Nombre de Pli
3
Poinçonnage
15
Nombre de Plis écrasés
null
