Description

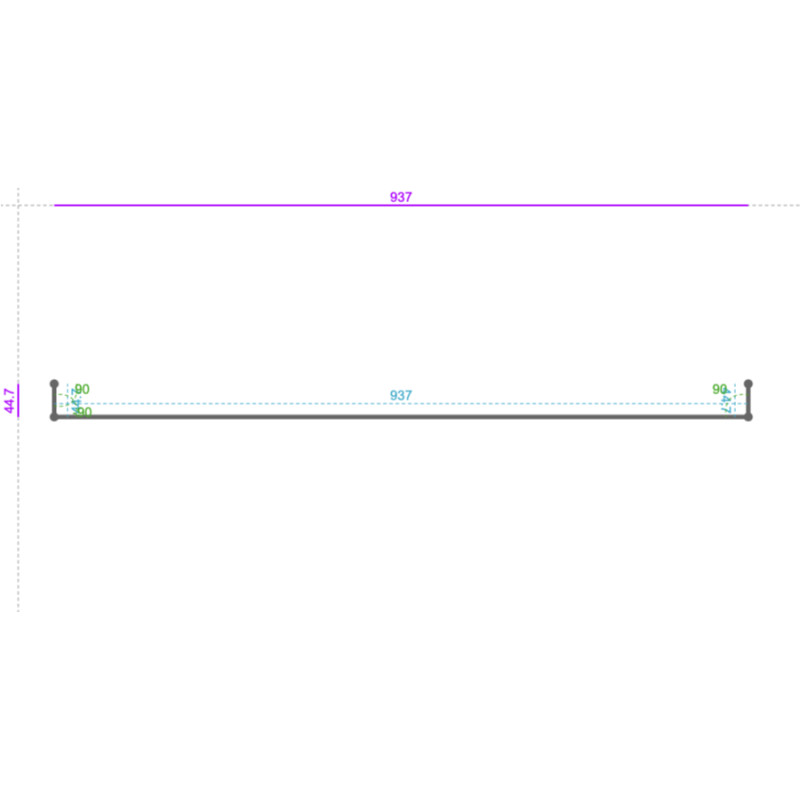

Longueur : 720 mm Développé : 1019.4 mm Nombre de segment : 3
Segment 1 Largeur : 44.7 mm Poinçonnage 1( U 1 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 25.4 mm Position Y (au centre) : 65.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25.4 mm Position Y Absolue avec perte au pli (au centre) : 106.7 mm Poinçonnage 2( U 2 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 25.4 mm Position Y (au centre) : 257.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25.4 mm Position Y Absolue avec perte au pli (au centre) : 298.7 mm Poinçonnage 3( U 3 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 25.4 mm Position Y (au centre) : 289.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25.4 mm Position Y Absolue avec perte au pli (au centre) : 330.7 mm Poinçonnage 4( U 4 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 25.4 mm Position Y (au centre) : 449.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25.4 mm Position Y Absolue avec perte au pli (au centre) : 490.7 mm Poinçonnage 5( U 5 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 25.4 mm Position Y (au centre) : 481.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25.4 mm Position Y Absolue avec perte au pli (au centre) : 522.7 mm Poinçonnage 6( U 6 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 25.4 mm Position Y (au centre) : 609.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 25.4 mm Position Y Absolue avec perte au pli (au centre) : 650.7 mm Segment 2 Largeur : 937 mm Angle : 90 ° Retour 1 : Angle : 90 ° Longueur : 44.7 mm Largeur : 937 mm Position Y : Derrière Position X : 0 mm Retour 2 : Angle : 90 ° Longueur : 44.7 mm Largeur : 937 mm Position Y : Devant Position X : 0 mm Segment 3 Largeur : 44.7 mm Angle : 90 ° Poinçonnage 1( U 7 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 19.3 mm Position Y (au centre) : 65.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 994 mm Position Y Absolue avec perte au pli (au centre) : 106.7 mm Poinçonnage 2( U 8 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 19.3 mm Position Y (au centre) : 257.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 994 mm Position Y Absolue avec perte au pli (au centre) : 298.7 mm Poinçonnage 3( U 9 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 19.3 mm Position Y (au centre) : 289.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 994 mm Position Y Absolue avec perte au pli (au centre) : 330.7 mm Poinçonnage 4( U 10 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 19.3 mm Position Y (au centre) : 481.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 994 mm Position Y Absolue avec perte au pli (au centre) : 522.7 mm Poinçonnage 5( U 11 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 19.3 mm Position Y (au centre) : 449.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 994 mm Position Y Absolue avec perte au pli (au centre) : 490.7 mm Poinçonnage 6( U 12 ) : Type : Rond - 5.50 Longueur : 5.5 mm Largeur : 5.5 mm Position X (au centre) : 19.3 mm Position Y (au centre) : 609.5 mm Rotation : 0 ° Position X Absolue avec perte au pli (au centre) : 994 mm Position Y Absolue avec perte au pli (au centre) : 650.7 mm
Fiche produit
Référence
102525
Fiche technique
Matière
Galva
Finition
GALVA
Épaisseur
20/10
Longueur
802.4
Développé
1019.4
Poids
13.19
Nombre de Pli
2
Retour
2
Poinçonnage
12
Nombre de Plis écrasés
null
